【华为ensp防火墙】双机热备+NAT+外网访问内部服务器（http、ftp）

防火墙理论：

1、路由、透明、混合 2、区域：Local、Trust、Dmz、Untrust 3、安全策略，区域操作，IP    条件、操作、配置文件（根据现今情况，另外的安全产品替代）    NAT策略：源地址、目的地址、双向             静态、动态、NAPT、Easy-IP             Nat Server

双机热备+NAT+外网访问内部服务器实验要求：

1、PC1、Server 模拟内网设备，位于防火墙的Trust区域； 2、Client1模拟Internet，位于防火墙的Untrust区域； 3、防火墙部署双机热备，工作方式为主备，正常情况下FW1为主，FW2为备； 4、要求PC1能够访问位于外网的PC2，并且访问时需进行NAT源地址转换， 使用的地址池区间是200.1.1.10至200.1.1.20；PC2能够以200.1.1.29为目的地址访问Server的FTP服务 5、要求Client1访问DMZ区域Server3 HTTP服务，以200.1.1.100为目的地址

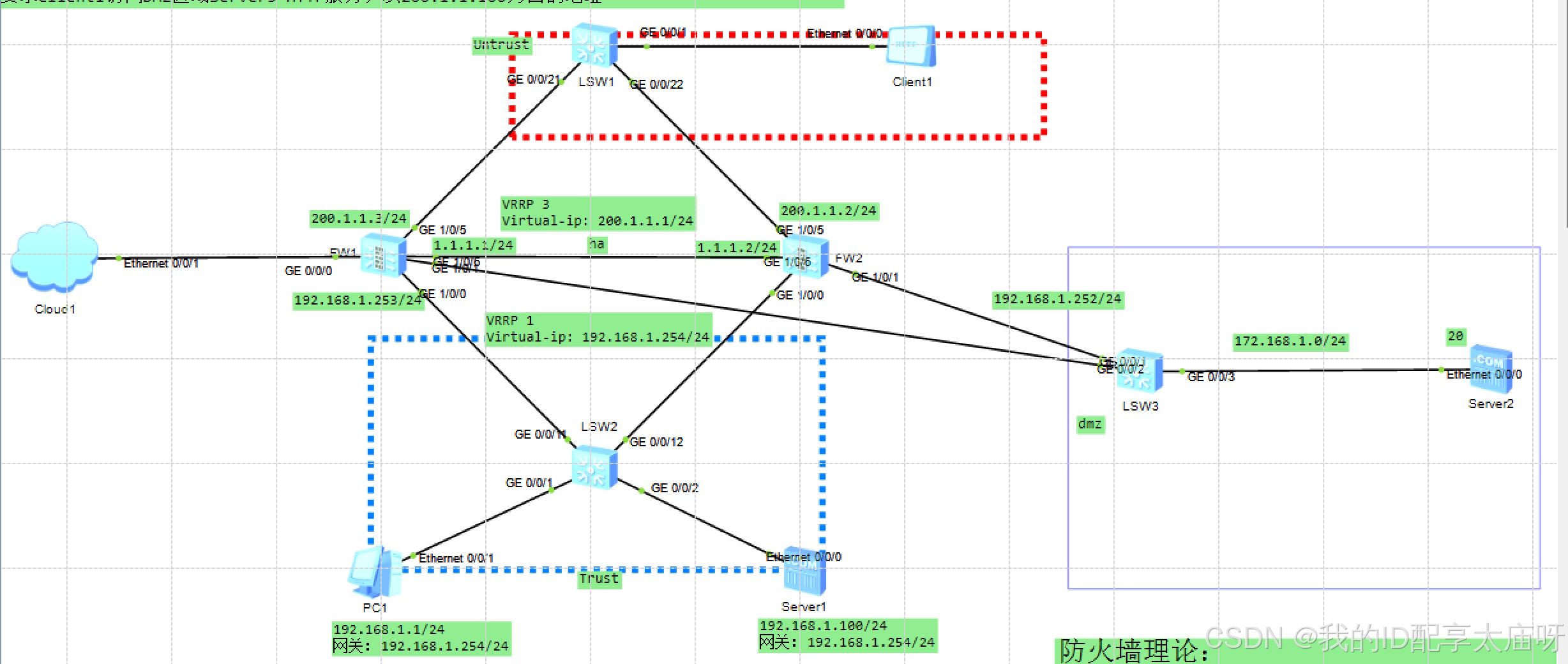

以下是拓扑图：

基础配置：

FW1

sys

sysname FW1

undo info en

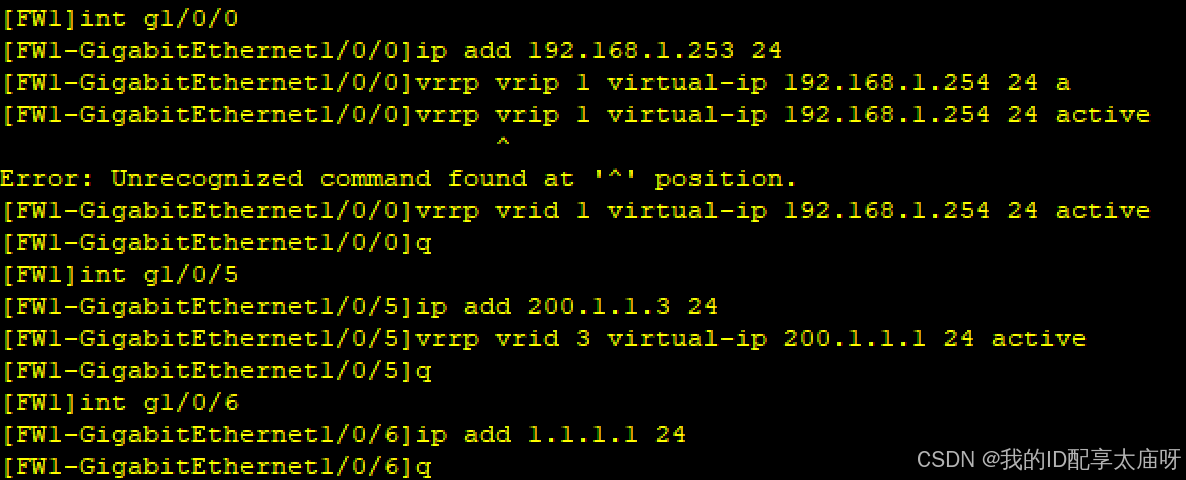

#VRRP配置，针对trust

int g1/0/0

ip add 192.168.1.253 24

vrrp vrid 1 virtual-ip 192.168.1.254 24 active

q

#VRRP配置，针对untrust

int g1/0/5

ip add 200.1.1.3 24

vrrp vrid 3 virtual-ip 200.1.1.1 24 active

q

int g1/0/6

ip add 1.1.1.1 24

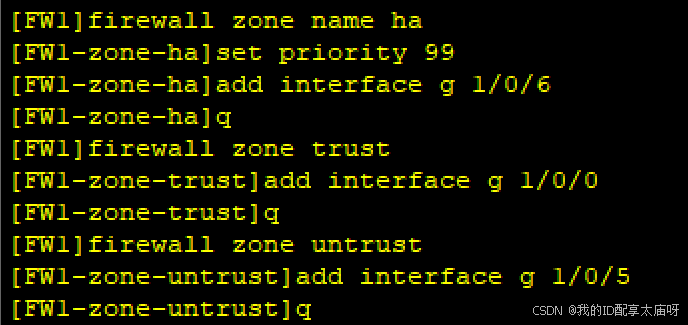

#防火墙双机热备，新建区域ha

firewall zone name ha

set priority 99

add interface g 1/0/6

q

firewall zone trust

add interface g 1/0/0

q

firewall zone untrust

add interface g 1/0/5

q

FW2：

sys

sysname FW2

undo info en

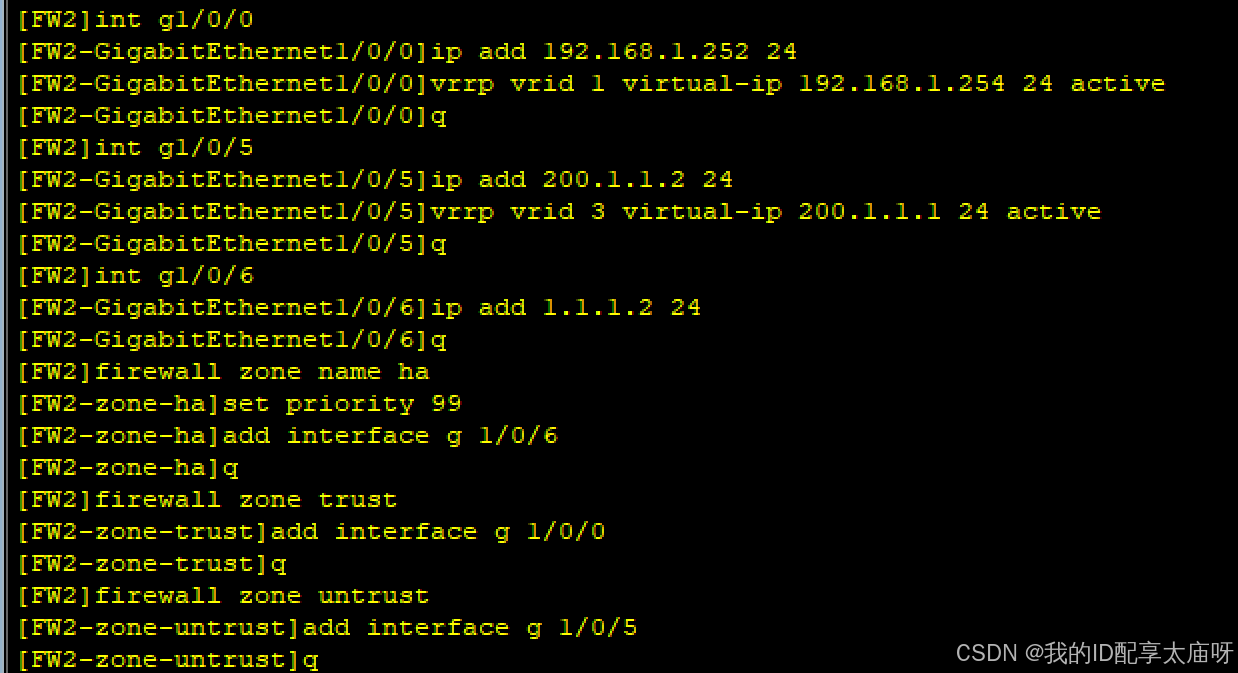

#VRRP配置，针对trust

int g1/0/0

ip add 192.168.1.252 24

vrrp vrid 1 virtual-ip 192.168.1.254 24 active

q

#VRRP配置，针对untrust

int g1/0/5

ip add 200.1.1.2 24

vrrp vrid 3 virtual-ip 200.1.1.1 24 active【active是抢占式，这里也可以设置standy】

q

int g1/0/6

ip add 1.1.1.2 24

hrp int g1/0/6 remote 1.1.1.2

hrp enable

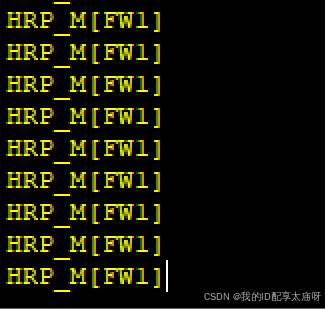

我这是FW1是主（M），FW2是备（S）

【如果你的主备机和我的不一样，则是因为前面我们前面设置vrrp的时候，vrid1和vrid3都设置的active，这是抢占式，如果你的FW2是主，不用担心，这只是因为你的FW2先抢到了主而已】

此时disable界面是因为另一端没有进行双机热备，此时我们去另一端进行配置

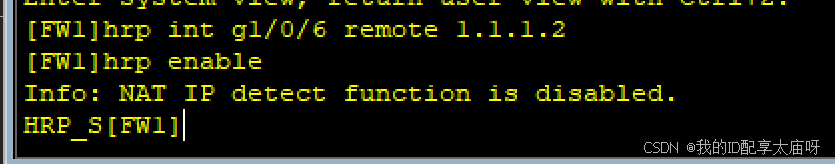

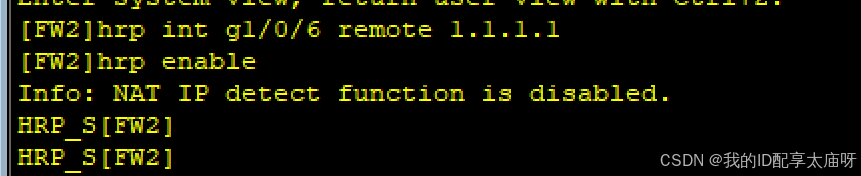

hrp int g1/0/6 remote 1.1.1.1

hrp enable

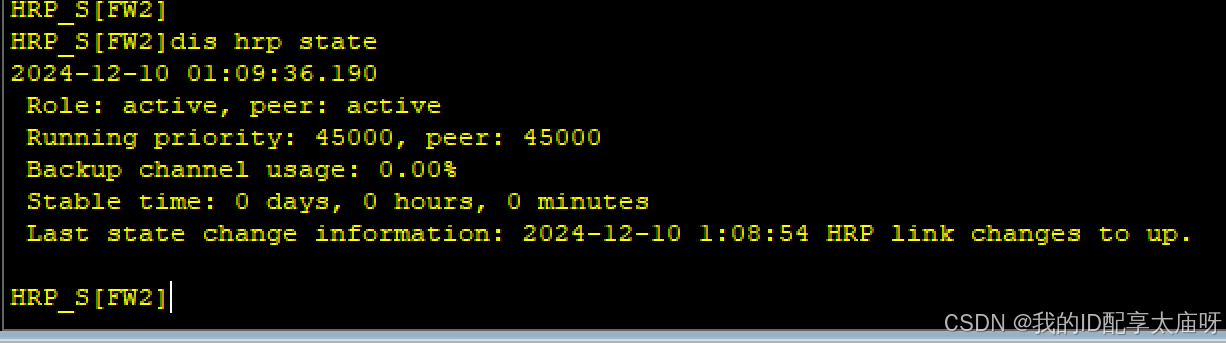

dis hrp state查看情况

FW1

security-policy（只能在主上执行，备上不行）

rule name TtoU

source-zone trust

source-address 192.168.1.0 24

destination-zone untrust

action permit

int g1/0/0

service-manage ping permit（没开之前不允许）

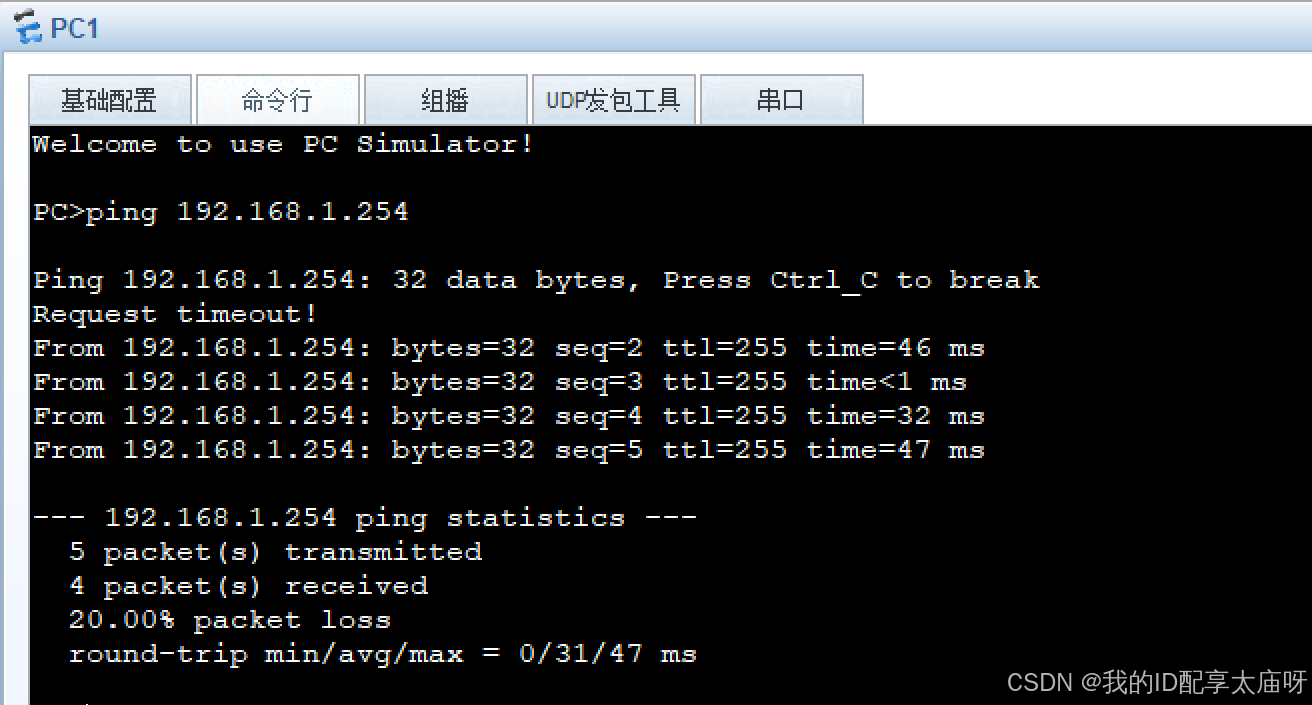

现在尝试用PC1ping网关（192.168.1.254）看看

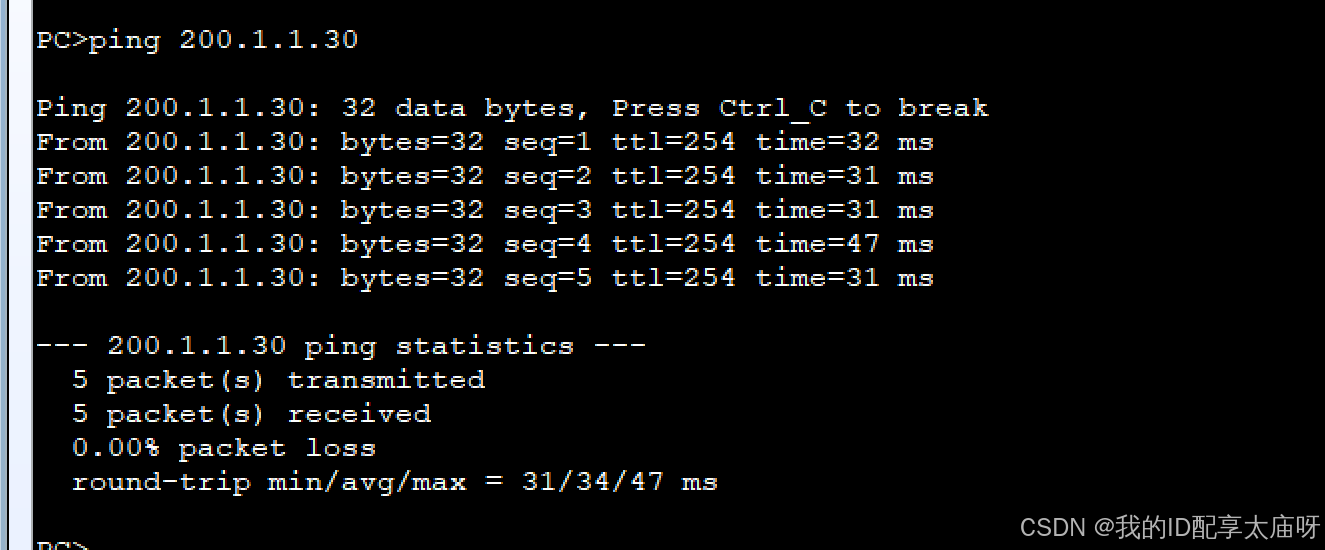

PC1 ping Client（200.1.1.30）试试

发现ping不通，到g1/0/5开启权限

int g1/0/5

service-manage ping permit

现在我们尝试一下主备切换

原本FW1是主（M），FW2是备（S）–【如果你的主备机和我的不一样，则是因为前面我们前面设置vrrp的时候，vrid1和vrid3都设置的active，这是抢占式，如果你的FW2是主，不用担心，这只是因为你的FW2先抢到了主而已】

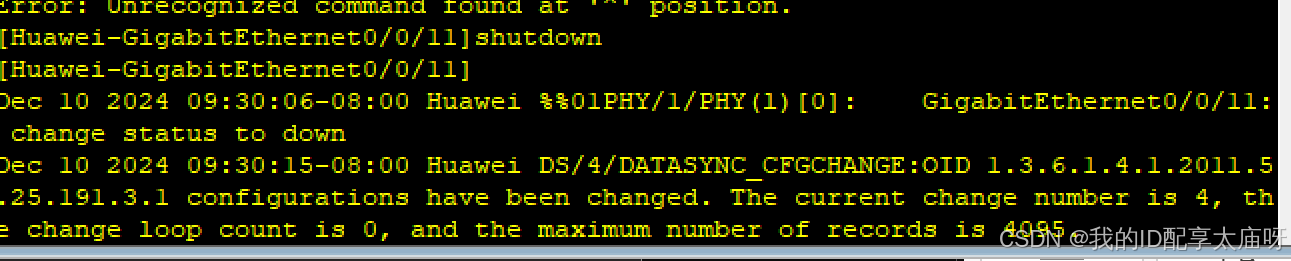

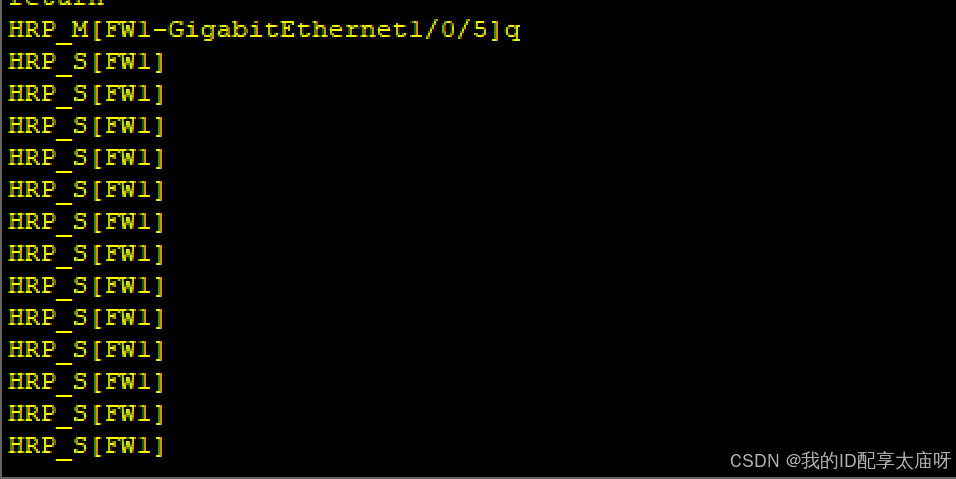

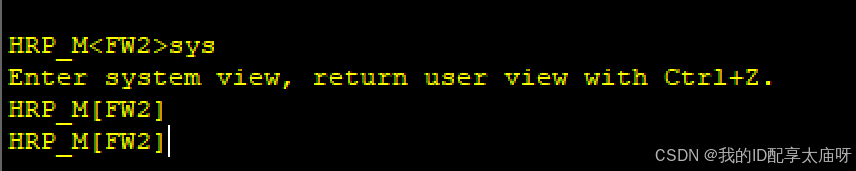

现在我们将FW1变成S（备），FW2变成M（主）

现在再看FW1和FW2

undo shutdown就可以开启g1/0/5，取消主备切换

FTP配置：

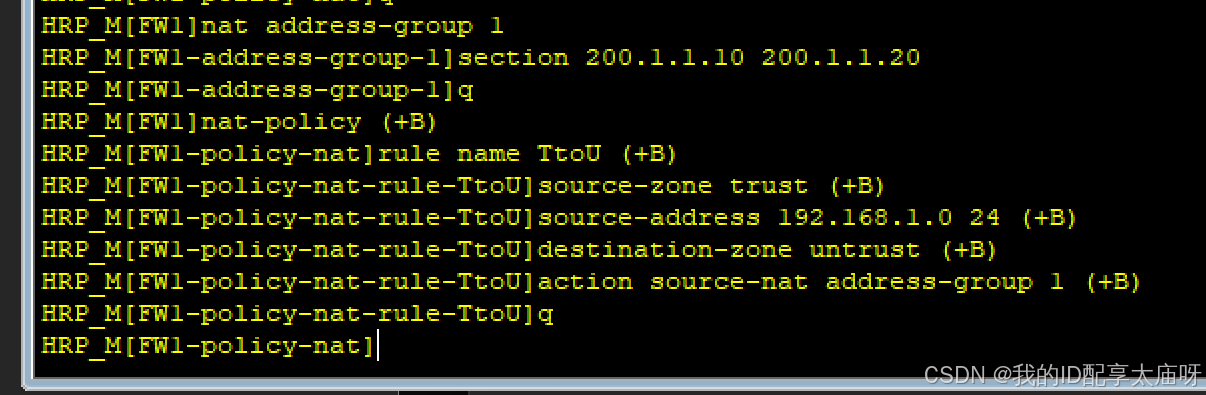

NAT源地址转换 先配置源地址池

nat address-group 1

section 200.1.1.10 200.1.1.20  #地址区间

q

nat-policy

rule name TtoU

source-zone trust

source-address 192.168.1.0 24

destination-zone untrust

action source-nat address-group 1

q

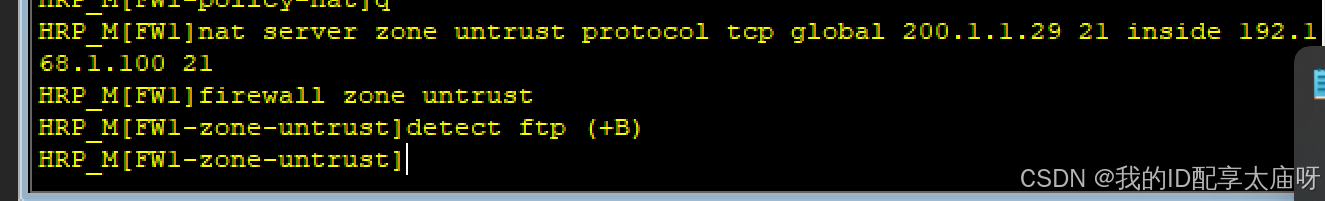

nat server zone untrust protocol tcp global 200.1.1.29 21 inside 192.168.1.100 21

firewall zone untrust

detect ftp

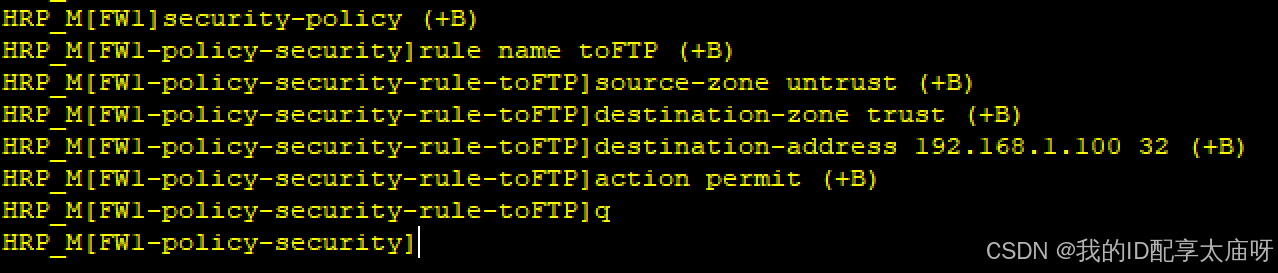

security-policy

rule name toFTP

source-zone untrust

destination-zone trust

destination-address 192.168.1.100 32

action permit

q

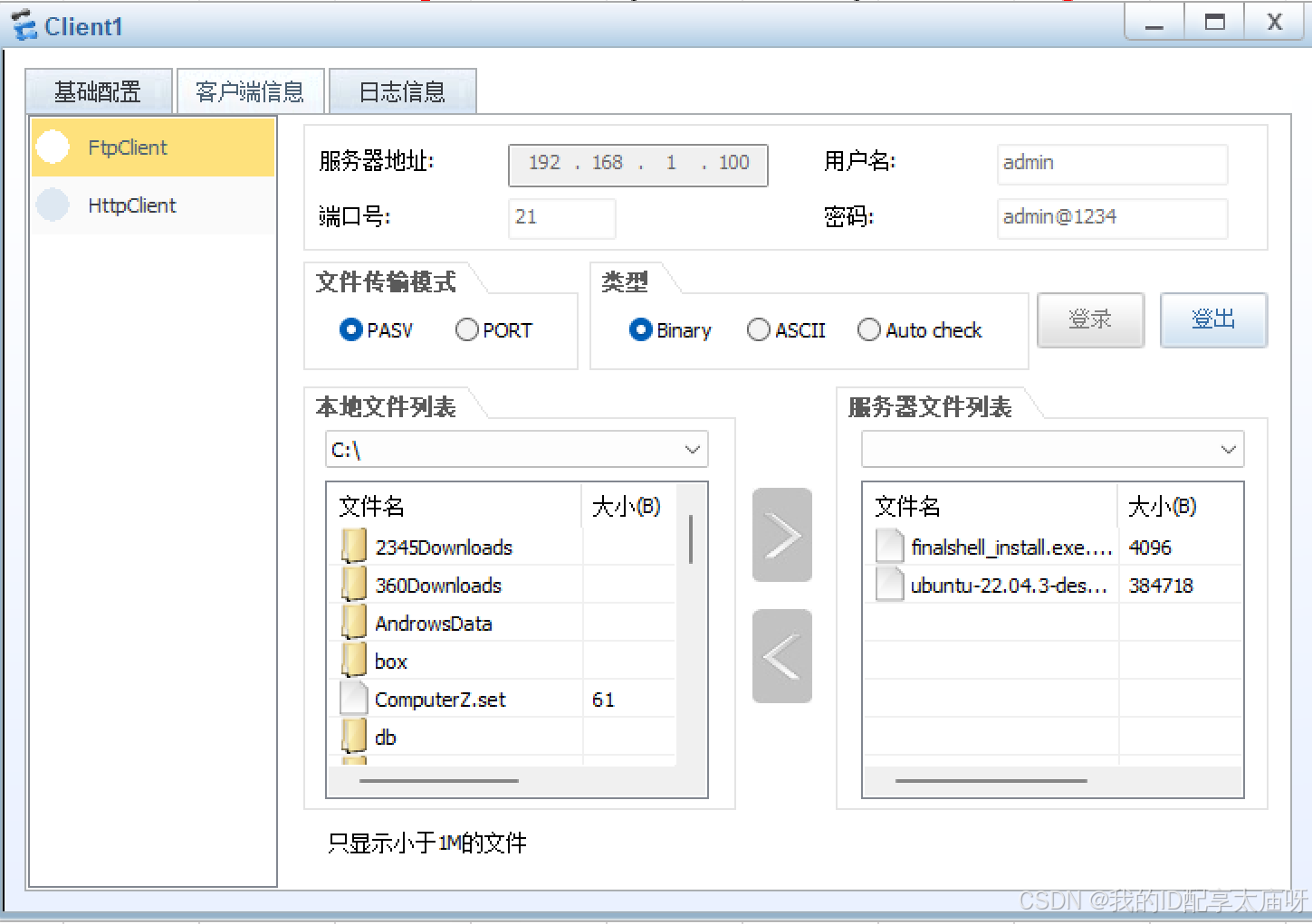

然后我们打开server1的ftp服务，使用Client进行登录，以下是登录成功的页面

HTP配置：

FW1:

int g 1/0/1

ip add 172.168.1.253 24

vrrp vrid 5 virtual-ip 172.168.1.254 24 active

FW2：

int g 1/0/1

ip add 172.168.1.252 24

vrrp vrid 5 virtual-ip 172.168.1.254 24  active  standby

FW1：

firewall zone name dmz

add interface g 1/0/1

q

#NAT策略

nat-policy

rule name DtoU

source-zone dmz

source-address 172.168.1.0 24

destination-zone untrust

action source-nat address-group 1

#NAT Server配置HTTP服务

#HHTP服务，数据接口80

#意味着需要开放端口，NAT Server开放了80口，通过untrust区域转发，开放了80口

nat server zone untrust protocol tcp global 200.1.1.100 80 inside 172.168.1.20 80

firewall zone untrust

detect httpd

q

#配置安全策略，允许访问HTTP服务器

security-policy

rule name tohttp

source-zone untrust

destination-zone dmz

destination-address 172.168.1.20 32

action permit

int g0/0/0

service-manage all permit

然后现在就可以测试了

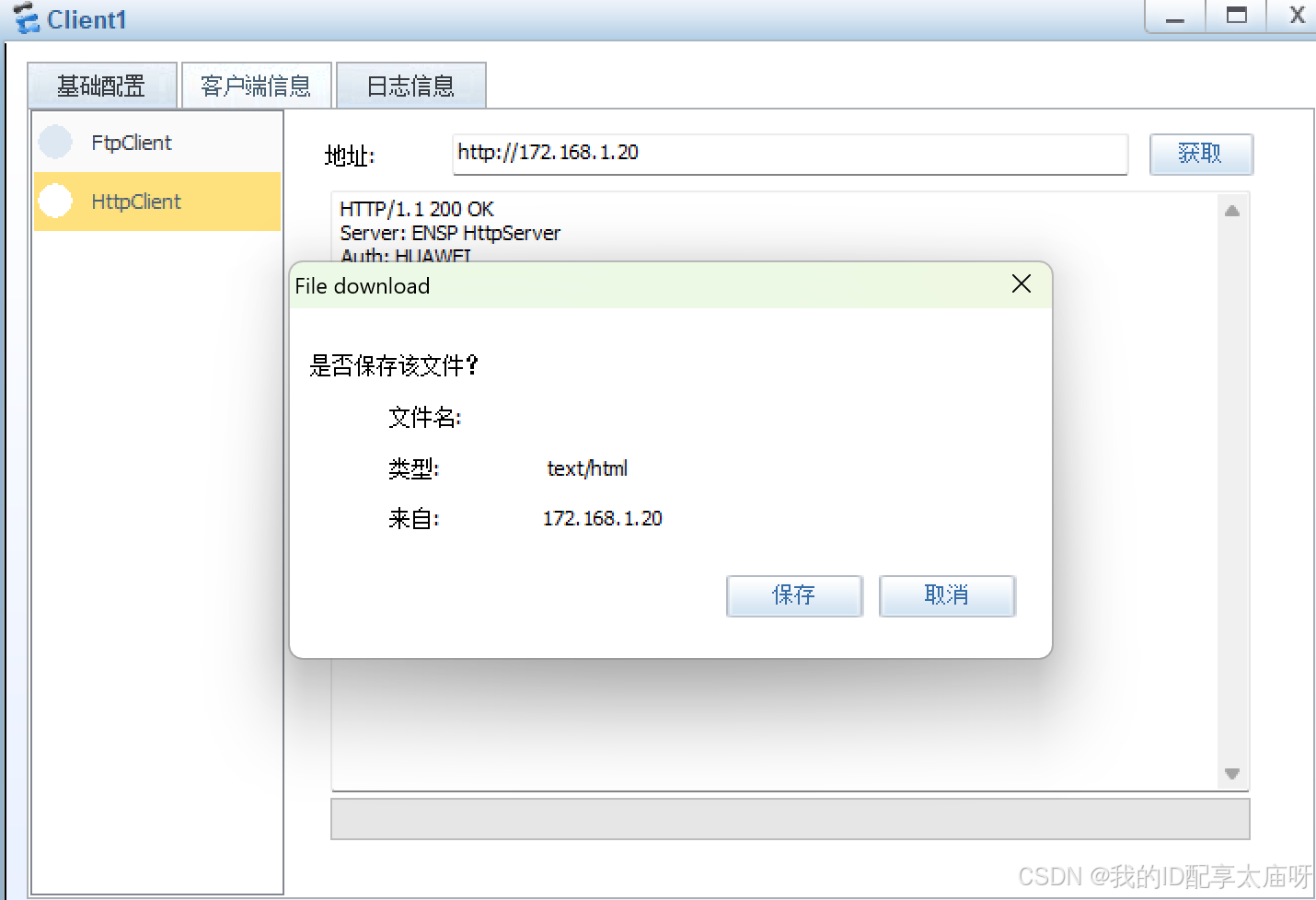

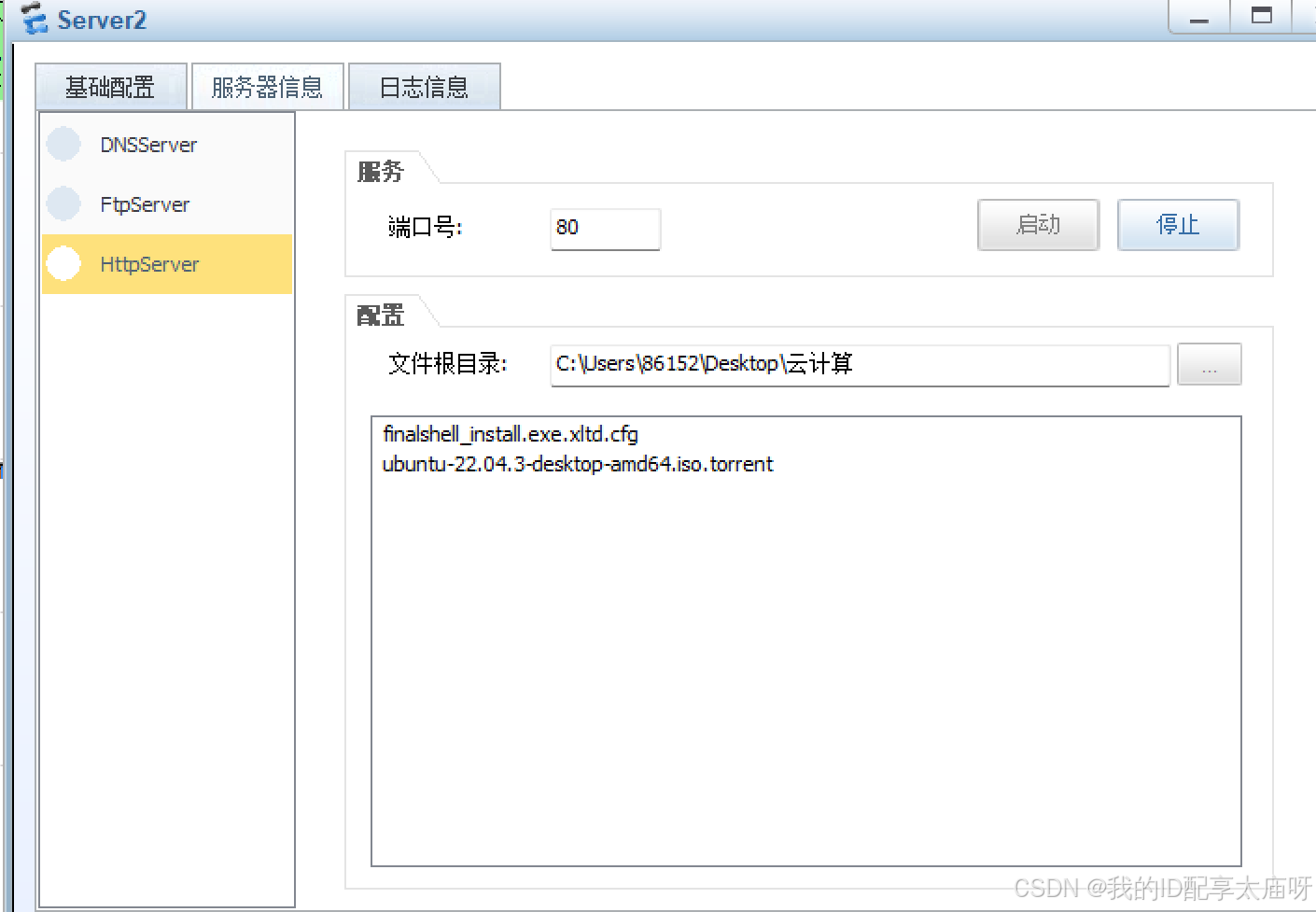

打开server2的http服务，然后用Client进行访问，看看是否成功
