UESTC-从零开始搭建pppoe-radius服务器

目录

一、环境准备

二、pppoe服务搭建

1、静态路由配置

2、pppoe环境安装

可能的问题：

3、开启pppoe服务器并且尝试连接

三、Radius服务搭建

1、环境配置

2、数据库配置

3、pppoe的radius客户端配置

 四、调试与测试

1、pppoe与客户端连接

2、客户端上网测试

五、总结

一、环境准备

使用的系统为纯净的ubuntu22.04

系统的安装可以参考网上现有教程

二、pppoe服务搭建

首先创建一个pppoe服务器虚拟机，需要四张网卡，分别为连接外网网卡，两张连接子网网卡，一张连接radius服务器网卡。

1、静态路由配置

使用修改文件的方式修改，防止图形化编辑出现ip地址丢失的问题

使用命令查看具体的yaml文件

cd /etc/netplan/

ls

使用文本编辑器对文件进行编辑

 sudo gedit 01-network-manager-all.yaml

（后面的文件名根据实际进行修改）

network:   version: 2   renderer: NetworkManager   ethernets:     ens37:       dhcp4: no       addresses: [192.168.1.2/24]       routes:         – to: default           via: 192.168.1.1     ens38:       dhcp4: no       addresses: [192.168.2.2/24]       routes:         – to: 192.168.2.0/24           via: 192.168.2.1     ens39:       dhcp4: no       addresses: [192.168.4.1/24]

以上仅是示例，需要按照需要进行修改，同时需要注意语法错误，比如缩进。

配置完成后重启网络服务并使用ifconfig查看是否正确修改

sudo netplan apply

2、pppoe环境安装

接下来需要进行pppoe服务器的环境安装，安装必要的文件并配置

安装pppoe

sudo apt install pppoe rp-pppoe

主要配置的文件有options，chap-secrets

配置options

/etc/ppp$ sudo gedit options

注意文件的位置，需要更改的选项只有几个，可以找到注释的位置修改（建议）也可以直接添加

 ms-dns 8.8.8.8

-pap # 禁用PAP认证

+chap # 启用CHAP认证

asyncmap 0

local

修改 chap-secrets

sudo gedit /etc/ppp/chap-secrets

位置与options一样

 user1 * 123456 *

user2 * 654321 *

示例如上

最后再修改一个文件：pppoe-server-options

require-chap login lcp-echo-interval 10 lcp-echo-failure 2

执行命令开启ipv4转发

sudo sysctl -w net.ipv4.ip_forward=1

开启外网NAT转发

 sudo iptables -A POSTROUTING -t nat -s 192.168.1.0/24 -o ens33 -j MASQUERADE

注意这里的ens33是你实际绑定的能够和外网连接的网卡，使用以下命令查看是否配置成功

sudo iptables -t nat -S

这样环境就基本配置完成了

可能的问题：

sudo apt-get install pppoe-server
正在读取软件包列表… 完成
正在分析软件包的依赖关系树… 完成
正在读取状态信息… 完成
E: 无法定位软件包 pppoe-server

这里就请参考网上的资料，主要的解决方法有两种，一个是更新apt库然后尝试换一个正确的名称重新尝试下载，或者是直接进行源码编译的方式安装，源码编译需要gcc等软件包进行编译。

3、开启pppoe服务器并且尝试连接

sudo pppoe-server -I ens37 -L 192.168.1.10 -R 192.168.1.19 -N 20

注意理解命令含义之后再执行

在客户端使用pppoeconf开启连接

sudo pppoeconf

终止命令

sudo poff

服务器终止命令

sudo killall pppoe-server

在客户端尝试ping 8.8.8.8 正确的配置的话应该可以ping通

三、Radius服务搭建

以上的配置已经完成了pppoe服务器和客户端主机之间的连接，接下来我们需要配置的是radius服务器，使其能够接收到pppoe发送来的认证信息并且返回认证成功或失败分组

1、环境配置

sudo apt install freeradius freeradius-mysql openssl libssl-dev -y

安装freeradius以及相关依赖，这里的是radius服务器的配置，pppoe服务器需要安装freeradius即可

首先修改的是radius服务器，修改clients.conf不同的系统路径可能不一样，我使用的是ubuntu22.04，所以文件在以下路径

/etc/freeradius/3.0/clients.conf

在下面加入一行，用作测试，不同版本的freeradius对于语法的要求不同，要注意这是老版本中会这么写，但是如果和我一样使用的是ubuntu22.04或者更高的版本，仔细看文件中会发现已经有一个localhost客户端，所以不需要重复添加，否则会发生冲突。

client 127.0.0.1 {     ipv4addr = 127.0.0.1     secret = testing123     shortname = "localhost"     limit {         max_connections = 16         lifetime = 0         idle_timeout = 30     } }

将这里位置的参数换成pppoe服务器的参数，也就是将127.0.0.1换成pppoe-server（名字可以自定），将ip地址换成pppoe服务器的地址，密钥不变（也可以设置成为自己的密钥），如以下所示。

 client pppoe-server { ipaddr = 192.168.3.1 secret = testing123 }

 注意，如果测试的时候出现服务器收到不安全的包，那有可能是在client文件或者radius文件中有以下的内容require_message_authenticator = no，将前面的注释去掉并且设置为no，这样服务器就不会要求pppoe发送包的时候限定的字段。

 修改user，路径相同，在顶端加入一行，最前面是用户名，引号中是密码

test Cleartext-Password := “test”

 在客户端开启调试功能，记得要先关闭端口的监听

sudo systemctl stop freeradius

sudo freeradius -X

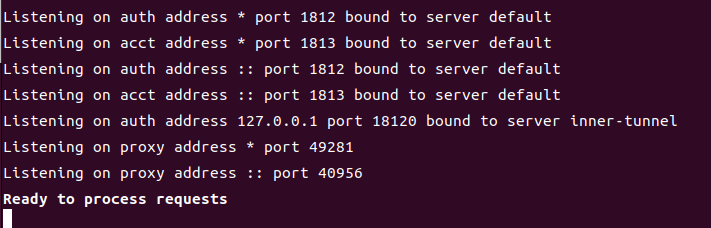

如果正常开启的话应该最后是如下显示

这时候进行对radius服务器的本地测试，记得要重新开启一个终端

radtest test test localhost 0 testing123

发现收到reject，这是因为数据库中找不到相关的账号密码信息，拒绝是正常的，这时候找到user文件中的steve客户端部分注释，删掉后重新启动调试，执行命令

 radtest steve testing localhost 0 testing123

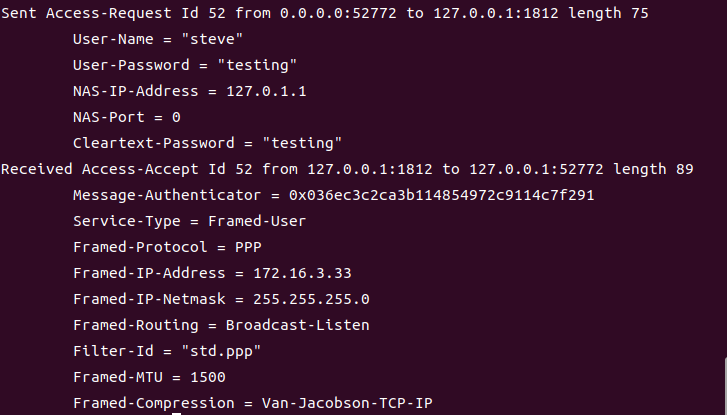

成功的时候会有accept消息，如下图所示

这说明本地认证没有问题，接下来配置数据库里面的内容

2、数据库配置

下载数据库的文件

sudo apt update

sudo apt install mariadb-server mariadb-client -y

设置开机自启

sudo systemctl start mariadb

sudo systemctl enable mariadb

 按步骤执行下述内容，注意理解代码的含义

进入mysql模式，没有设置密码的话直接回车进入

sudo mysql -u root -p

 创建radius数据库

CREATE DATABASE radius;

创建用户组

CREATE USER IF NOT EXISTS 'radius'@'localhost' IDENTIFIED BY 'radpass';

 授予权限

GRANT ALL PRIVILEGES ON radius.* TO 'radius'@'localhost';

刷新并验证权限

 FLUSH PRIVILEGES;

SHOW GRANTS FOR 'radius'@'localhost';

退出

exit；

接下来导入freeradius的表结构

sudo mysql -u root -p radius < /etc/freeradius/3.0/mods-config/sql/main/mysql/schema.sql

 配置组与用户信息，进入radius库

sudo mysql -u root -p radius

新建组

insert into radgroupcheck (groupname,attribute,op,value) values  ('usr','Auth- Type',':=','Local');

insert into radgroupcheck (groupname,attribute,op,value) values ('usr','Service-Type',':=','Framed-User');

insert into radgroupcheck (groupname,attribute,op,value) values ('usr','Framed-IP-Address',':=','255.255.255.255');

insert into radgroupcheck (groupname,attribute,op,value) values ('usr','Framed-IP-Netmask',':=','255.255.255.0');

检查新建的组

select * from radgroupcheck;

插入测试用户

INSERT INTO radcheck (username, attribute, op, value) VALUES ('test', 'Cleartext-Password', ':=', 'testpwd');

查看用户

SELECT * FROM radcheck;

关联用户和组

INSERT INTO radusergroup (username, groupname) VALUES ('test', 'user');

里面的值取决去你用什么用户名，验证关联之后退出exit

SELECT * FROM radusergroup;

关联radius服务器和数据库

sudo su cd freeradius cd 3.0 sudo ln -s ../mods-available/sql ./mods-enabled/  ls -l mods-enabled/sql # 应显示指向 mods-available/sql 的链接

编辑文件

sudo nano mods-available/sql

 dialect = "mysql"

driver = "rlm_sql_${dialect}"

server = "localhost"

port = 3306

login = "radius" # 数据库用户名

password = "radpass"

# 数据库密码

radius_db = "radius" # 数据库名

read_clients = yes

 注意这里的用户名和密码，修改完成之后根据教程freeradius+mysql+pppoe认证 _51CTO博客_freeradius修改一下部分文件，主要是/sites-available/default文件里面去掉files参数，增加sql参数，这部分出现的问题不少，如果出现莫名的问题的话可以通过AI或者其他博客进行针对性的修改检查

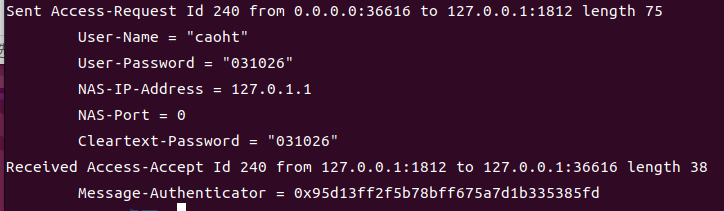

修改完成之后继续进行测试，这时候发现可以使用数据库中存储的用户名和密码收到accept了

这意味着radius服务器部分就基本配置完成了，接下来我们要进行配置的是pppoe的radius客户端部分。

3、pppoe的radius客户端配置

修改ppp/pppoe-server-options,添加以下的内容

plugin /usr/lib/pppd/2.4.9/radius.so radius-config-file  /etc/freeradius/3.0/clients/etc/radiusclient/radiusclient.conf

记得要下载radius-clients，很多镜像文件无法使用，可以使用官方的ftp进行下载（记得解压安装）

 wget ftp://ftp.freeradius.org/pub/freeradius/freeradius-client-1.1.7.tar.gz

 上面修改的内容路径要和下载的文件一一对应，接下来修改radiusclient.conf文件

auth_order      local,radius

优先进行本地认证，当认证不通过的时候进行radius远程服务器认证

authserver      【服务器IP】:1812

acctserver      【服务器IP】:1813

这里要填写实际的服务器ip地址

servers         /etc/ppp/radius/servers

dictionary      /etc/ppp/radius/dictionary

login_radius    /usr/local/sbin/login.radius

seqfile         /var/run/radius.seq

mapfile         /etc/ppp/radius/port-id-map

后面的文件只要注意路径正确即可，接下来编辑servers，添加ip和密钥

192.168.3.2                      testing123

 四、调试与测试

到这里为止所有的环境基本也就搭建成功了，接下来我们分部分进行调试。

1、pppoe与客户端连接

为了方便调试，我将开启服务所需要的命令使用脚本的方式运行（注：如果发现复制命令到终端报错，很有可能是我复制的时候有些地方复制出了问题，可以试着重新打一遍再试）

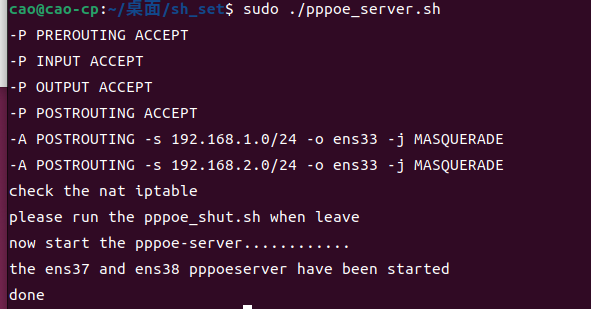

开启pppoe服务端

监听两个网卡，这里只使用一个网卡进行测试

这时候出现新问题，进行pppoe服务的时候出现问题

Generic-Error: RP-PPPOE: child pppd process terminated

网上很少有真正解决这个问题的博客，因为这个问题非常的复杂且综合，首先注释掉pppoe-server-options中新添加的两行，回到没有radius的本地认证，测试发现可以通过，那么问题就锁定在这两个文件中了，接下来启用调试。

tail -f /var/log/syslog | grep pppd

因为是pppd进程终止，所以查看这里面的问题，这里会输出各种导致终止的命令，主要有文件路径不对，文件不对，无法正确加载，服务器无响应等，按照错误的格式对细微的地方进行修改。

修改完成之后客户端可以正常与服务器建立连接。

2、客户端上网测试

这里不知道为什么可能无法上网，需要重新设置一下ip转发，设置之后客户端可以正常上网。

五、总结

至此整个服务器的搭建全部完成，过程可谓艰难重重，网上的教程总是缺乏可参考性，ai的生成又是含糊其辞，因此我将我所有的过程分享出来，并且我会持续注意这个博客一年（也就是下一届可能继承这个项目的同学上课时候），欢迎大家指正其中的错误。

最后，特别感谢爱玩史的阿拉蕾-CSDN博客，这是一篇共创文章，所有的内容都是我们两人共同完成，没有团队协作就不可能有克服各种bug后的成功。
