使用阿里云轻量级服务器实现内网穿透

在外网的环境中无法访问到内网的服务器，为了实现内网穿透，需要使用有公网ip的云服务器实现端口映射的功能，从而使我们在外网的环境中访问到内网中的服务器

使用的工具为frp ，支持多种传输协议：tcp、udp、http等

设备

• 实验室的服务器： Ubuntu 22.04.4， 其作为frp的客户端
• 阿里云轻量级服务器： Ubuntu 20.04.6 其作为frp的服务端

服务端的配置

1.下载FRP

打开终端：

命令行输入：

wget https://github.com/fatedier/frp/releases/download/v0.32.1/frp_0.32.1_linux_amd64.tar.gz

下载完成后，需要进行解压：

tar -zxvf frp_0.32.1_linux_amd64.tar.gz

解压后，目录下会出现文件夹frp_0.32.1_linux_amd64， 进入该文件夹后，文件如下所示： 其中以frps开头的文件是服务端需要的文件，frpc开头的文件则是一会我们需要再客户端进行配置。

2.配置frps.ini文件

我们使用vim工具修改frps.ini的内容，其中bind_port表示的是与后面客户端进行通信的端口。我们在这里设置为5000。

[common]
bind_port = 5000

在配置好ini文件后，我们需要再阿里云轻量级服务器的防火墙配置中，打开5000端口

我们首先打开防火墙模板标签页，创建一个防火墙的模板并在模板中开放5000端口。

然后应用于我们在阿里云上创建的服务器实例：

然后在公网服务器中配置防火墙

firewall-cmd –zone=public –add-port=5000/tcp –permanent

然后重新加载防火墙配置

firewall-cmd –reload

3.启动服务

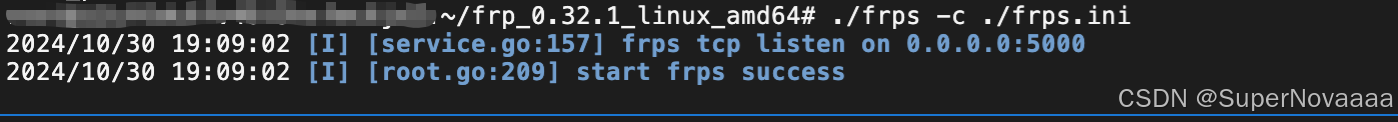

最后我们在终端输入以下命令来启动服务：

./frps -c ./frps.ini

执行后如图如下所示：

客户端的配置

1.下载FRP

和服务端的步骤是一样的，下载后解压即可。

2.配置frpc.ini文件

同样使用vim来修改frpc.ini文件中的内容，客户端的修改要比服务端的稍微复杂一些。

客户端的配置如下，解释下文件中几个变量

[common]
server_addr = 121.40.115.216
server_port = 5000

[ssh]
type = tcp
local_ip = 127.0.0.1
local_port = 22
remote_port = 6000

server_addr表示的是服务端的公网ip

server_port表示的是服务端的通信端口，与服务端bind_port一致

ssh下的type表示的是通信方式，保持tcp不变即可

local_ip表示的是内网服务器的ip地址，这里填写127.0.0.1表示本机

local_port表示的是ssh连接的默认端口号

remote_port表示的是自定义的访问内部的端口号

注：

这里要注意：如果我们的remote_port设置为5000，server_port设置为6000，则需要在阿里云防火墙模板中均开放5000和6000端口号

之前我们配置了5000端口号，同样地，然后在公网服务器中配置防火墙6000号端口

firewall-cmd –zone=public –add-port=6000/tcp –permanent

然后重新加载防火墙配置

firewall-cmd –reload

这是可以查看开放端口列表：

firewall-cmd –zone=public –list-ports

输出结果应为：

5000/tcp 6000/tcp

3.启动客户端

在终端输入以下命令来启动客户端的服务

./frpc -c ./frpc.ini

执行后客户端运行结果如下所示：

而服务端变成：

连接

我们可以服务端和客户端的指令运行在后台

可以使用tmux工具或者使用nohup ./frps -c frps.ini &指令运行在后台。

然后我们使用另外一台电脑在外网环境下连接我们的服务器

ssh -p 6000 username@xxx.xxx.xxx.xxx

注意：-p 后的端口号使用的是remote_port ， username使用的是实验室服务器的用户名，后的ip地址填写阿里云公网服务器地址。
