aspeed 2600适配u-boot/kernel

2025-04-18 分类：服务器百科 阅读(4) 评论(0)

1.说明

本文采取aspeed sdk v09.01版本来适配自己的实际的硬件开发平台。!!非采取qemu模拟方式!!

2.采用的镜像文件

2.1 采用网站编译好的镜像

采用网站: https://github.com/AspeedTech-BMC/openbmc/releases的文件: 1.ast2600-default-515-obmc.tar.gz.选择里面的文件image-bmc.发现BMC启动不了，u-boot挂了。 2.ast2600-default-obmc.tar.gz里面的image-bmc.发现BMC启动不了，报错:

Boot from spi
libfdt fdt_check_header(): FDT_ERR_BADMAGIC
Error loading kernel FIT image
ast# BP1c00

在这里插入图片描述

注意: 使用openbmc中的u-boot更新固件，在u-boot命令行可以采用的命令如下:

# mw 0x1E620064 0x500 //停止WDT2
# setenv gatewayip 10.245.27.1 //设置gatewayip
# setenv netmask 255.255.255.0 //设置网关
# dhcp //获取bmc ip 或者使用 setenv ipaddr 10.245.27.xx
# setenv serverip 10.245.27.xx //设置tftp服务器ip目的地址
# tftp 0x81000000 image–bmc //tftp 下载文件
# sf probe 0:0 //选中 flash0
# sf update 0x81000000 0x000000 0x4000000 //更新固件

2.2 自行编译镜像

从网站: https://github.com/AspeedTech-BMC/openbmc 上选择sdkv09.01版本的代码之后，编译:

$ source setup ast2600–default
$ bitbake obmc–phosphor–image

产生的固件image-bmc烧录之后，发现报错:

libfdt fdt_check_header(): FDT_ERR_BADMAGIC

使用命令print查看环境信息:

ast# print
baudrate=115200
boot_ast2700=echo "Boot from ${boot_device}!";if test ${boot_device} = mmc; then run bootmmc; fi;if test ${boot_device} = spi; then run bootspi; fi;ves
boot_device=spi
boota=setenv bootpart 2; setenv rootfs rofs–a; run setmmcargs; ext4load mmc 0:${bootpart} ${loadaddr} fitImage && bootm; echo Error loading kernel FITe
bootargs=console=ttyS4,115200n8 root=/dev/ram rw
bootb=setenv bootpart 3; setenv rootfs rofs–b; run setmmcargs; ext4load mmc 0:${bootpart} ${loadaddr} fitImage && bootm; echo Error loading kernel FITe
bootcmd=echo Boot from ${boot_device}; if test ${boot_device} = mmc; then run bootmmc; fi; if test ${boot_device} = spi; then run bootspi; fi;
bootdelay=2
bootfile=all.bin
bootmmc=if test "${bootside}" = "b"; then run bootb; run boota; else run boota; run bootb; fi
bootside=a
bootspi=fdt addr 20160000 && fdt header get fitsize totalsize && cp.b 20160000 ${loadaddr} ${fitsize} && bootm; echo Error loading kernel FIT image
fdtcontroladdr=bcf55f18
gatewayip=192.168.0.1
ipaddr=192.168.0.45
loadaddr=0x83000000
netmask=255.255.255.0
rootfs=rofs–a
serverip=192.168.0.81
setmmcargs=setenv bootargs ${bootargs} rootwait root=PARTLABEL=${rootfs}
stderr=serial@1e784000
stdin=serial@1e784000
stdout=serial@1e784000

Environment size: 1265/131068 bytes

环境变量默认值来源于:build/ast2600-default/workspace/sources/u-boot-aspeed-sdk/include/configs/evb_ast2600.h. 然后使用命令fdt addr:

ast# fdt addr 20160000
libfdt fdt_check_header(): FDT_ERR_BADMAGIC

分析到文件:meta-aspeed/conf/machine/evb-ast2600.conf中使用的dts信息:

KERNEL_DEVICETREE = "aspeed/aspeed-ast2600-evb.dtb"

UBOOT_MACHINE = "ast2600_openbmc_spl_defconfig"
UBOOT_DEVICETREE = "ast2600-evb"

查看linux的flash layout: build/ast2600-default/workspace/sources/linux-aspeed/arch/arm/boot/dts/aspeed/aspeed-ast2600-evb.dts 中，引用了build/ast2600-default/workspace/sources/linux-aspeed/arch/arm/boot/dts/aspeed/aspeed-evb-flash-layout-64.dtsi

// SPDX-License-Identifier: GPL-2.0+
/*
* Copyright (C) 2023 ASPEED.
*/

partitions {
compatible = "fixed-partitions";
#address–cells = <1>;
#size–cells = <1>;

u–boot@0 {
reg = <0x0 0x140000>; // 1280KB
label = "u-boot";
};

u–boot–env@140000 {
reg = <0x140000 0x20000>; // 128KB
label = "u-boot-env";
};

kernel@160000 {
reg = <0x160000 0x800000>; // 8MB
label = "kernel";
};

rofs@960000 {
reg = <0x960000 0x24a0000>; // 36.625MB
label = "rofs";
};

rwfs@2e00000 {
reg = <0x2e00000 0x1200000>; // 18MB
label = "rwfs";
};
};

从基本信息来看，代码基本上没问题，那么，进入u-boot中手动去加载dts，查看是否仍然有问题:

1.在u-boot中disable FMC_WDT2

# mw 0x1e620064 0x0 //disable FMC_WDT2

2.在主机中，将fitImage文件拷贝到tftp服务器中:

# cp tmp/deploy/images/ast2600–default/fitImage /home/wityuan/Desktop/tftp

3.设置BMC的ip等信息

# setenv gatewayip 10.245.27.1
# setenv netmask 255.255.255.0
# dhcp
# setenv serverip 10.245.27.69 //服务器ip

4.在u-boot中加载fitImage

# tftp 0x83000000 fitImage

5.使用fdt addr加载fdt信息

# fdt addr 0x83000000
# fdt header get fitsize totalsize
# cp.b 0x83000000 ${loadaddr} ${fitsize}

6.启动linux

使用命令:

# bootm

可以看到系统加载成功。

在这里插入图片描述

7.排查

1.tftp 0x83000000 fitImage //将数据加载到0x83000000 地址上
2.使用md.b 0x83000000 20 查看数据
2.使用notepad++查看image–bmc的0x00160000地址上的数据

在这里插入图片描述 在这里插入图片描述 使用sf read读取flash的0地址，发现数据不正确: 在这里插入图片描述 在这里插入图片描述 切换到flash2启动(包含正常启动的uboot)，然后使用flash2排查flash1的数据: 在这里插入图片描述 数据符合预期。

因此： sdk09.01的uboot代码是有问题的. 工具sf read需要修正或者仅仅是dts配置有问题，导致spi工作不正常。

修改build/ast2600-default/workspace/sources/u-boot-aspeed-sdk/arch/arm/dts/ast2600-evb.dts中：

&fmc {
status = "okay";

pinctrl–names = "default";
pinctrl–0 = <&pinctrl_fmcquad_default>;

flash@0 {
compatible = "spi-flash", "sst,w25q256";
status = "okay";
spi–max–frequency = <50000000>;
spi–tx–bus–width = <2>;
spi–rx–bus–width = <2>;
};

flash@1 {
compatible = "spi-flash", "sst,w25q256";
status = "okay";
spi–max–frequency = <50000000>;
spi–tx–bus–width = <2>;
spi–rx–bus–width = <2>;
};
};

执行:

# bitbake –c build u–boot–aspeed–sdk
# bitbake –c deploy u–boot–aspeed–sdk

对于flash(mx66l512)芯片，默认的是3B模式，需要注意，后面u-boot代码都改为设置4B模式一次，详见代码:

在这里插入图片描述 另外，需要修改linux代码:build/ast2600-default/workspace/sources/linux-aspeed/arch/arm/boot/dts/aspeed/aspeed-ast2600-evb.dts:

&fmc {
status = "okay";
pinctrl–names = "default";
pinctrl–0 = <&pinctrl_fwqspi_default>;

flash@0 {
status = "okay";
m25p,fast–read;
label = "bmc";
spi–rx–bus–width = <2>;
spi–tx–bus–width = <2>;
spi–max–frequency = <50000000>;
#include "aspeed-evb-flash-layout-64.dtsi"
};

flash@1 {
status = "okay";
m25p,fast–read;
label = "fmc0:1";
spi–rx–bus–width = <2>;
spi–tx–bus–width = <2>;
spi–max–frequency = <50000000>;
};

flash@2 {
status = "disabled";
m25p,fast–read;
label = "fmc0:2";
spi–rx–bus–width = <4>;
spi–tx–bus–width = <4>;
spi–max–frequency = <50000000>;
};
};

最重要的是需要设置:

spi–rx–bus–width = <2>;
spi–tx–bus–width = <2>;

否则会发生报错:

在这里插入图片描述 以上，修改完成后，在ac上电时候，需要进入u-boot手动禁止掉watchdog:

//disable fmc watchdog
# mw 0x1e620064 0x0
# //disable watchdog
mw 0x1e78508c 0x0

以上，成功进入BMC系统:

在这里插入图片描述 在这里插入图片描述

3.适配网络

当前系统启动，网络并不能分配地址，报错如: 在这里插入图片描述

当前使用的是硬件上的MAC1(datasheet数值加1)连接RTL8211,作为dedicated网络。MAC2(datasheet数值加1)不做网络用途。

在这里插入图片描述

修改代码build/ast2600-default/workspace/sources/linux-aspeed/arch/arm/boot/dts/aspeed/aspeed-ast2600-evb.dts内容:

&mdio0 {
status = "okay";

ethphy0: ethernet–phy@0 {
compatible = "ethernet-phy-ieee802.3-c22";
reg = <1>;
};
};

启动BMC后，能找到网卡设备: 在这里插入图片描述 在这里插入图片描述 web可以访问:

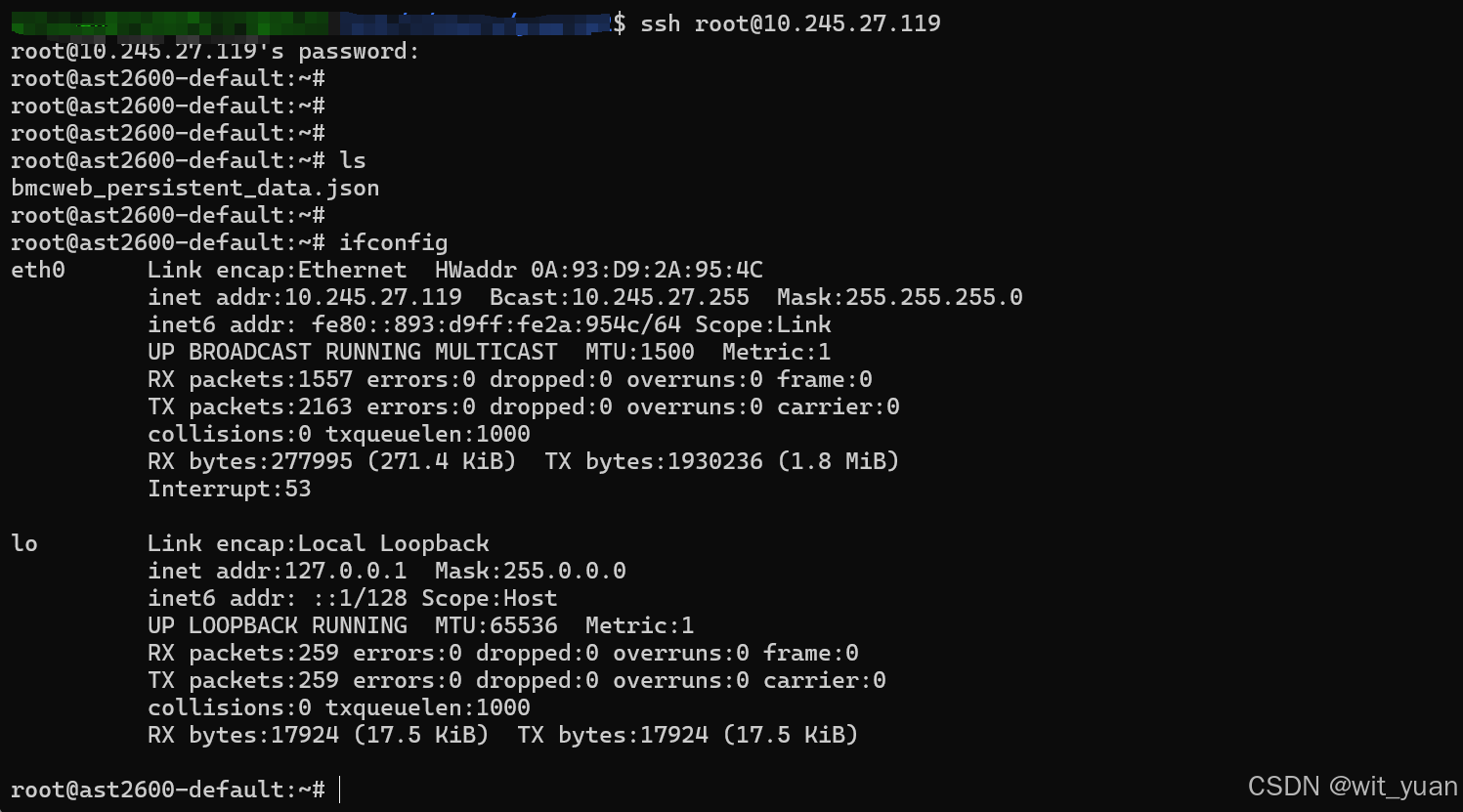

在这里插入图片描述 ssh也可以访问到： 在这里插入图片描述 ipmitool也可以访问到: 在这里插入图片描述

简单看一下"reg = <0x1>"的解析流程:

build/ast2600–default/workspace/sources/linux–aspeed/drivers/net/mdio/of_mdio.c
__of_mdiobus_register()
build/ast2600–default/workspace/sources/linux–aspeed/include/linux/of_mdio.h
—-> of_mdio_parse_addr()
—-> ret = of_property_read_u32(np, "reg", &addr);
/* A PHY must have a reg property in the range [0-31] */
—-> if (addr >= PHY_MAX_ADDR) {
...
}

所以该:reg值的范围是0~31，概念为:PHY_MAX_ADDR.

原理图上为:

在这里插入图片描述

在这里插入图片描述 此处描述如果有误，还请告知^ _ ^ .

4.修复重启

如果AC,会发现BMC执行到kernel一段时间之后就会启动到flash2上，这是因为fmc watchdog的超时导致。

可以在uboot代码中:build/ast2600-default/workspace/sources/u-boot-aspeed-sdk/arch/arm/mach-aspeed/ast2600/board_common.c添加一段代码:

void board_add_ram_info(int use_default)
{
...
//disable fmc watchdog and watchdog
{
unsigned long value = 0;
//disable watchdog
*((volatile unsigned long *)(0x1e78508c)) = 0x0;
value = *((volatile unsigned long *)(0x1e78508c));
printf("\\nwatchdog stop: 0x%08x \\n", value);
//disable fmc watchdog
*((volatile unsigned long *)(0x1e620064)) = 0x0;
value = *((volatile unsigned long *)(0x1e620064));
printf("\\nfmc watchdog stop: 0x%08x \\n", value);

}
}
...

5.修复过多打印

例如串口频繁打印:

# [ 45.604472] ipmi–ssif–host 4–0010: Warn: on_stop_event unexpected SLAVE STOP in state=SSIF_ABORTING

可以直接在代码里面:build/ast2600-default/workspace/sources/linux-aspeed/drivers/char/ipmi/ssif_bmc.c中注释:

// dev_warn(&ssif_bmc->client->dev,
// "Warn: %s unexpected SLAVE STOP in state=%s\\n",
// __func__, state_to_string(ssif_bmc->state));

// dev_warn(&ssif_bmc->client->dev, "Warn: Unknown SMBus write command=0x%x",
// ssif_bmc->part_buf.smbus_cmd);

或者修改：build/ast2600-default/workspace/sources/linux-aspeed/arch/arm/boot/dts/aspeed/aspeed-ast2600-evb.dts

&i2c4 {
status = "disabled";

ssif–bmc@10 {
compatible = "ssif-bmc";
reg = <0x10>;
};
};

不过修改dts !!未验证!!。

备注

  • 1.u-boot的编译结果可以查看目录:build/ast2600-default/workspace/sources/u-boot-aspeed-sdk/oe-workdir/build/
  • 2.当前采用的fmc spi芯片是mx66l51235l,要注意一个问题: mtd: spi-nor: fix options for mx66l51235f
  • 3.本节的所有内容的修改，可以参考gitee提交: https://gitee.com/wit_yuan/sdk_v09.01_ast2600/tree/ast2600_porting_base_network/
  • 4.单独更新u-boot的方法:

# setenv gatewayip 10.245.xx.xx
# setenv netmask 255.255.255.0
# dhcp
# setenv serverip 10.245.xx.xx
# tftp 0x83000000 image–u–boot
# sf probe 0
# sf update 0x83000000 0 $filesize

  • 5.单独更新kernel的方法:

# setenv gatewayip 10.245.xx.xx
# setenv netmask 255.255.255.0
# dhcp
# setenv serverip 10.245.xx.xx
# tftp 0x83000000 fitimage
# sf probe 0
# sf update 0x83000000 0 $filesize

  • 6.单独更新bmc的方法:

# setenv gatewayip 10.245.xx.xx
# setenv netmask 255.255.255.0
# dhcp
# setenv serverip 10.245.xx.xx
# tftp 0x83000000 image–bmc
# sf probe 0
# sf update 0x83000000 0 $filesize

  • 7.如果出现编译linux-aspeed报错，但是修改的内容并无问题，可以尝试:

# bitbake –c clean linux–aspeed
# bitbake –c build linux–aspeed
