广东工业大学计组实验f1 mux21a实验报告

• 1.实验目标
  • 1.1描述：利用quaturs实现一个二选一多路选择器；
  • 草图：

• • 1.2分析：二选一多路选择器的功能描述:从a,b输入端口输入信号，在通道选择控制输入端口s输入低电频时，输出端口y输出a输入端口信号;在通道选择控制输入端口s输入高电频时，输出端口y输出b输入端口信号。

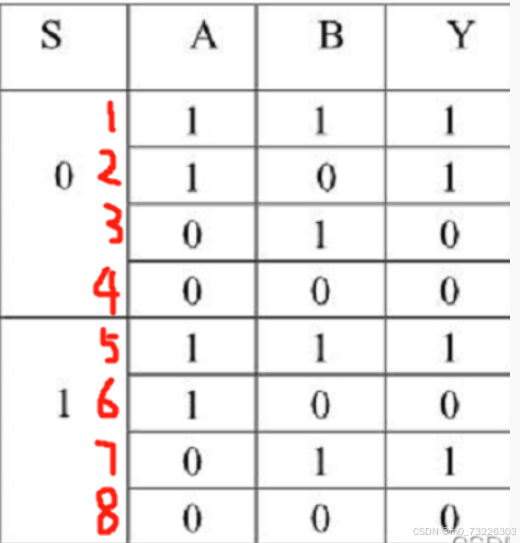

  • 1.3真值表：
  • 逻辑表达式：

2.代码：

LIBRARY   IEEE;

USE IEEE.STD_LOGIC_1164.ALL;

ENTITY mux21a IS

  PORT ( a, b, s: IN  STD_LOGIC;

              y : OUT STD_LOGIC  );

END ENTITY mux21a;

ARCHITECTURE one OF mux21a IS

   BEGIN

     y <= a  WHEN  s = '0'  ELSE  b  ;

END ARCHITECTURE one ;

3.电路图

4.波形图
