eNSP防火墙实验1-服务器负载分担实验

文章目录

• • eNSP服务器负载分担讲解
  • eNSP服务器负载分担实验
  • • 1、拓扑图
    • 2、配置代码
    • 3、配置验证

eNSP服务器负载分担讲解

服务器负载均衡功能可以保证流量较平均地分配到各个服务器上，避免出现一个服务器满负荷运转、另一个服务器却空闲的情况。FW还可以根据不同的服务类型调整流量的分配方法，满足特定服务需求，提升服务质量和效率。 实服务器：处理业务流量的实体服务器，客户端发送的服务请求最终是由实服务器处理的。 实服务器组：由多个实服务器组成的集群，对外提供特定的一种服务。 虚拟服务器：实服务器组对外呈现的逻辑形态，客户端实际访问的是虚拟服务器。 负载均衡算法：FW分配业务流量给实服务器时依据的算法，不同的算法可能得到不同的分配结果。 服务健康检查：FW检查服务器状态是否正常的过程，可以增强为用户提供服务的稳定性

eNSP服务器负载分担实验

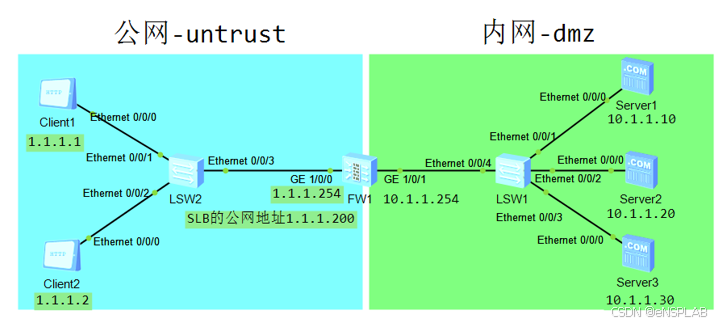

1、拓扑图

2、配置代码

[USG6000V1]slb enable // 启用负载均衡功能
[USG6000V1]slb // 进入负载均衡试图
[USG6000V1-slb]group 1 tech // 创建并进入服务器组
[USG6000V1-slb-group-1]metric roundrobin // 设置负载均衡算法
[USG6000V1-slb-group-1]rserver 1 rip 10.1.1.10 // 配置真实服务器1
[USG6000V1-slb-group-1]rserver 2 rip 10.1.1.20 // 配置真实服务器2
[USG6000V1-slb-group-1]rserver 3 rip 10.1.1.30 // 配置真实服务器3
[USG6000V1-slb-group-1]health-check type icmp timer 3 //发送间隔3s
[USG6000V1-slb]vserver 2 taike // 创建虚拟服务器
[USG6000V1-slb-vserver-2]vip 1.1.1.200 // 配置虚拟服务器ip地址
用户可以通过访问该地址，达到对真实服务器流量负载均衡的目的
[USG6000V1-slb-vserver-2]protocol any
[USG6000V1-slb-vserver-2]group tech // 关联虚拟服务器和实服务器组

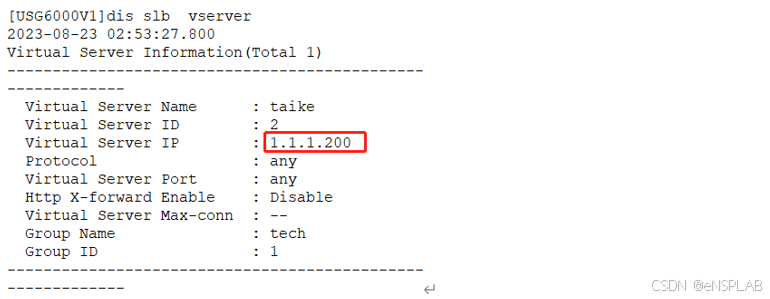

3、配置验证
