基于网启PXE服务器的批量定制系统平台

1 项目说明

1.1 概述

1、该项目共分为2个子项目，由iventoy和定制安装两部分组成。

2、该项目旨在复习巩固系统服务部署使用、shell编程等知识，旨在让学生增加知识面，提高项目实习经历，充实简历。

1.2 项目组织方式

通过VmWare17虚拟机实现平台搭建

2 项目背景知识

2.1 需求

公司新购了一批服务器和台式机，需要为台式机和服务器安装系统，一部分需要安装国产OpenEuler，一部分要求安装CentOS 7.9，同时也要满足定制化需求，即按要求分区安装相应软件。

2.2 常见系统批量安装方式

2.2.1 使用商业化软件

使用商业化软件要额外成本开支

2.2.2 使用开源软件

1、Linux 操作系统基于pxe技术结合kickstart实现定制化需求。

2、Linux 操作系统基于cobbler结合自定义ks文件实现定制化需求。

3、windows 系统安装 iventoy 结合自定义配置文件实现定制化需求。

4、U盘装系统，制作u盘启动盘引导安装。

5、服务器通过ipmi远程ISO安装。

6、刻录光盘，外接光驱安装系统。

2.3 结论

综合比较，选择iventoy，将我们自己笔记本打造成pxe服务器，操作相对简单，官方已经检测通过100多种操作系统。

2.4 iventoy介绍

1、主页：iVentoy

2、iVentoy 可以看成是一个增强版的 PXE 服务器，使用iVentoy 你可以通过网络同时给多台机器启动、安装操作系统。

3、iVentoy 使用极其简单，无需复杂的配置，直接把 ISO 文件放到指定位置，客户机在启动时根据菜单选择要启动的ISO文件即可。

4、iVentoy 同时支持 x86 Legacy BIOS、IA32 UEFI、x86_64 UEFI 和 ARM64 UEFI 模式。

5、iVentoy 支持 110 多种常见类型的操作系统

6、iVentoy 在运行时会使用系统的一些端口号，这些端口需要在防火墙中放开，否则 iVentoy 会无法正常工作。

2.5 pex介绍

1、PXE，预启动执行环境（Preboot eXecution Environment，PXE，也被称为预执行环境)提供了一种使用网络接口（Network Interface）启动计算机的机制。这种机制让计算机的启动可以不依赖本地数据存储设备（如硬盘）或本地已安装的操作系统。

2、PXE(Pre-boot Execution Environment)是由Intel设计的协议，它可以使计算机通过网络启动。协议分为client和server两端，支持工作站通过网络从远端服务器下载映像，并由此支持来自网络的操作系统的启动过程，其启动过程中，终端要求服务器分配IP地址，再用TFTP（trivial file transfer protocol）或MTFTP(multicast trivial file transfer protocol)协议下载一个启动软件包到本机内存中并执行，由这个启动软件包完成终端基本软件设置，从而引导预先安装在服务器中的终端操作系统。

3 项目环境

3.1 项目拓扑结构

安装win10/11 笔记本一台、服务器若干、交换机一台

3.2 软硬件环境清单

注意：为了学习方便，文档使用VMware 17 workstation 里面创建新的虚拟机代替台式机和服务器来验证。

4 任务清单

4.1 系统平台部署

1、安装VmWare17

2、虚拟出2台计算机

4.2 Windows下安装iventoy

1、前置处理

2、解压缩部署

4.3 配置iventoy

1、配置网卡信息

2、配置vmware

4.4 测试安装

1、安装centos7.9

2、安装openeuler

4.5 自动化脚本安装

5 实施步骤

5.1 安装下载

1、下载地址：Download . Ventoy

注意：下载解压缩iventoy-1.0.20-win64-free.zip，解压位置的全路径中不能有中文或空格， 软件解压后的目录结构如下：

5.2 配置iventoy

5.2.1 拷贝ISO文件

1、将需要安装的系统ISO文件都拷贝到 F:\\01\\01\\iventoy-1.0.20-win64-free\\iventoy-1.0.20\\iso目录下

2、可以在此目录下任意创建子目录来归类存放各种不同类型系统的ISO文件。

3、注意：（1）目录名和ISO文件名中不能有中文或空格.（2）也可以管理员身份打开cmd，使用命令创建iso快捷方式(软连接)，即不需要将ISO文件从别的位置拷贝到这个 iso 目录下。

在 Windows 系统中你可以使用 mklink 目标  源 命令创建

5.2.2 运行软件

要将windows防火墙关闭，用管理员身份启动iventoy。

分析客户端IP地址设置：打开vmware17->编辑菜单->虚拟网络编辑器->VMnet8 NAT 网卡查看网段，点击NAT设置查看网关地址，注意：需要关闭VMware nat模式的dhcp服务，如图：

5.2.3 启动PXE服务

在 iVentoy 主界面上选择本机 IP 地址，根据之前的分析设置好 IP 地址池，然后点击绿色的开始按钮即可，如图：

启动 iventoy 后如图示:

5.3 系统安装

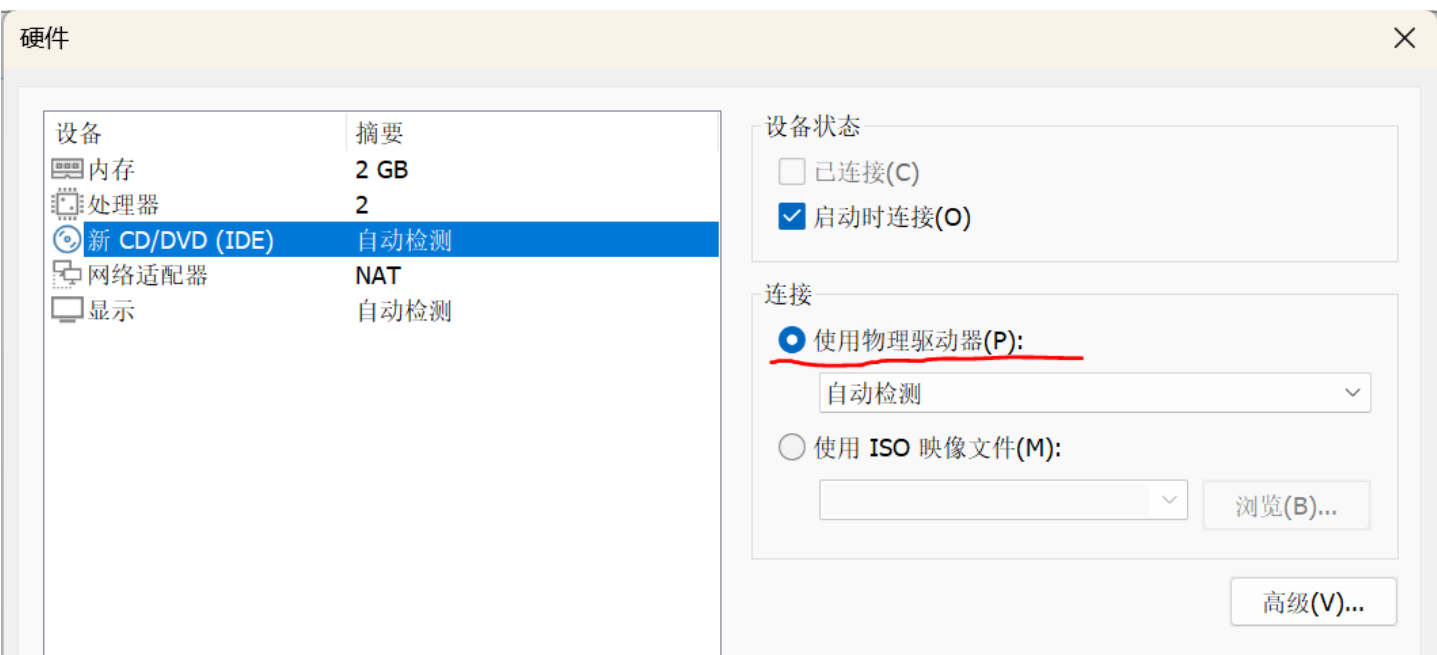

本文使用VMware workstation 新建虚拟机测试，新建虚拟机时不要加载iso镜像。

新建Centos7.9虚拟机

PXE自动识别

后续就和正常装机一样，过程略。

安装完成

新建openEuler虚拟机，过程和Centos7.9一样。

PXE自动识别

安装完成

5.4 iVentoy 定制安装

5.4.1 作用

1、通过 iVentoy 你无需重新制作ISO文件，只需要简单地为一个ISO文件指定一个或者多个自动安装脚本来实现无人值守、自动安装部署系统的方案。

2、可以使用 Windows 中的 unattend XML、Redhat/CentOS系列中的 Kickstart 脚本、SUSE系列中的 autoYast XML、Debian系列中的preseed脚本等等。

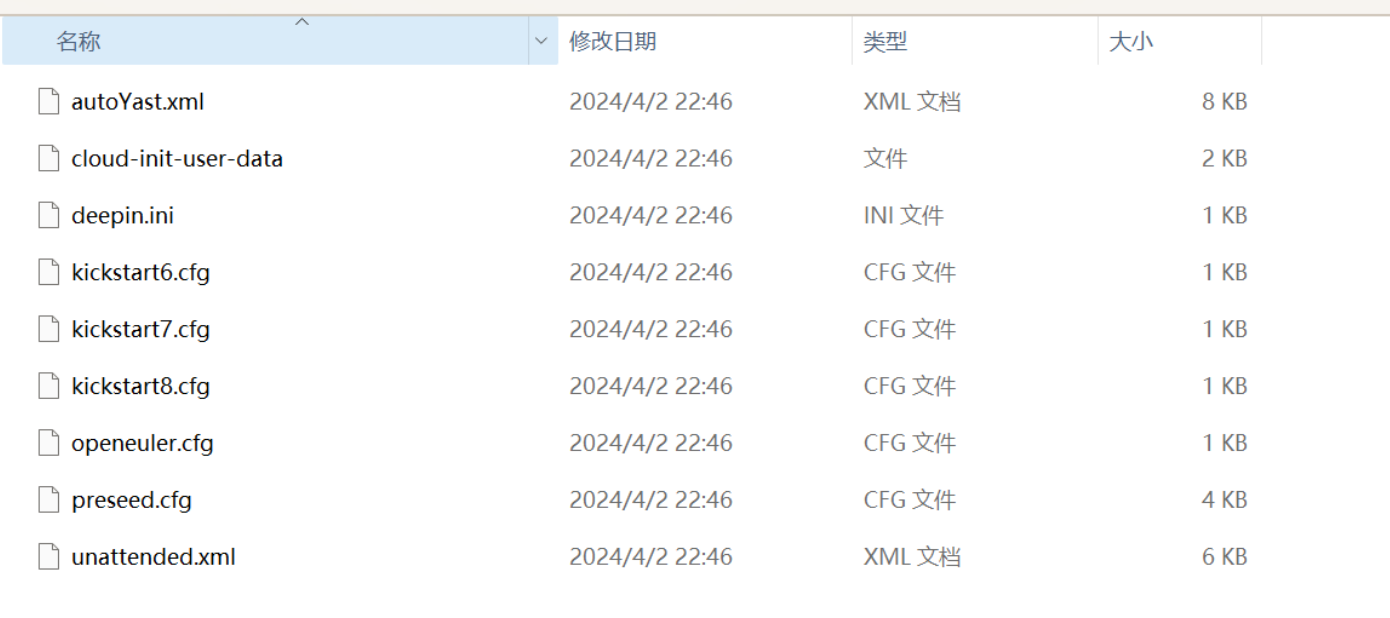

3、下面的示例模版脚本位于安装包内的 user/scripts/example 目录下，如图：

注意，这里的示例脚本仅供参考，需要根据实际需要修改，尤其是里面磁盘分区设置的部分。否则会造成磁盘被误格式化、数据丢失等问题。

5.4.2 定制CentOS7

复制 kickstart7.cfg 为 CentOS7.cfg

关闭PEX服务

将设置好的自动部署脚本和镜像关联

5.4.3 测试效果

启动服务

本文使用VMware workstation 新建虚拟机测试，新建虚拟机时不要加载iso镜像，测试CentOS7，按回车键。

切换到自定义脚本，然后按 回车键

安装按预先设定脚本执行

安装完毕后，登录系统检查

连接xshell，进行软件包检查

检查防火墙和SELinux。

5.4.4 定制openEuler

复制openeuler.cfg 为 openEuler (2).cfg

将设置好的自动部署脚本和镜像关联

本文使用VMware workstation 新建虚拟机测试，新建虚拟机时不要加载iso镜像，测试openEuler，按回车键。

切换到自定义脚本，然后按 回车键

安装按预先设定脚本执行

安装完毕后，登录系统检查

连接xshell，进行软件包检查

检查防火墙和SELinux。
