OSPF动态路由配置实验

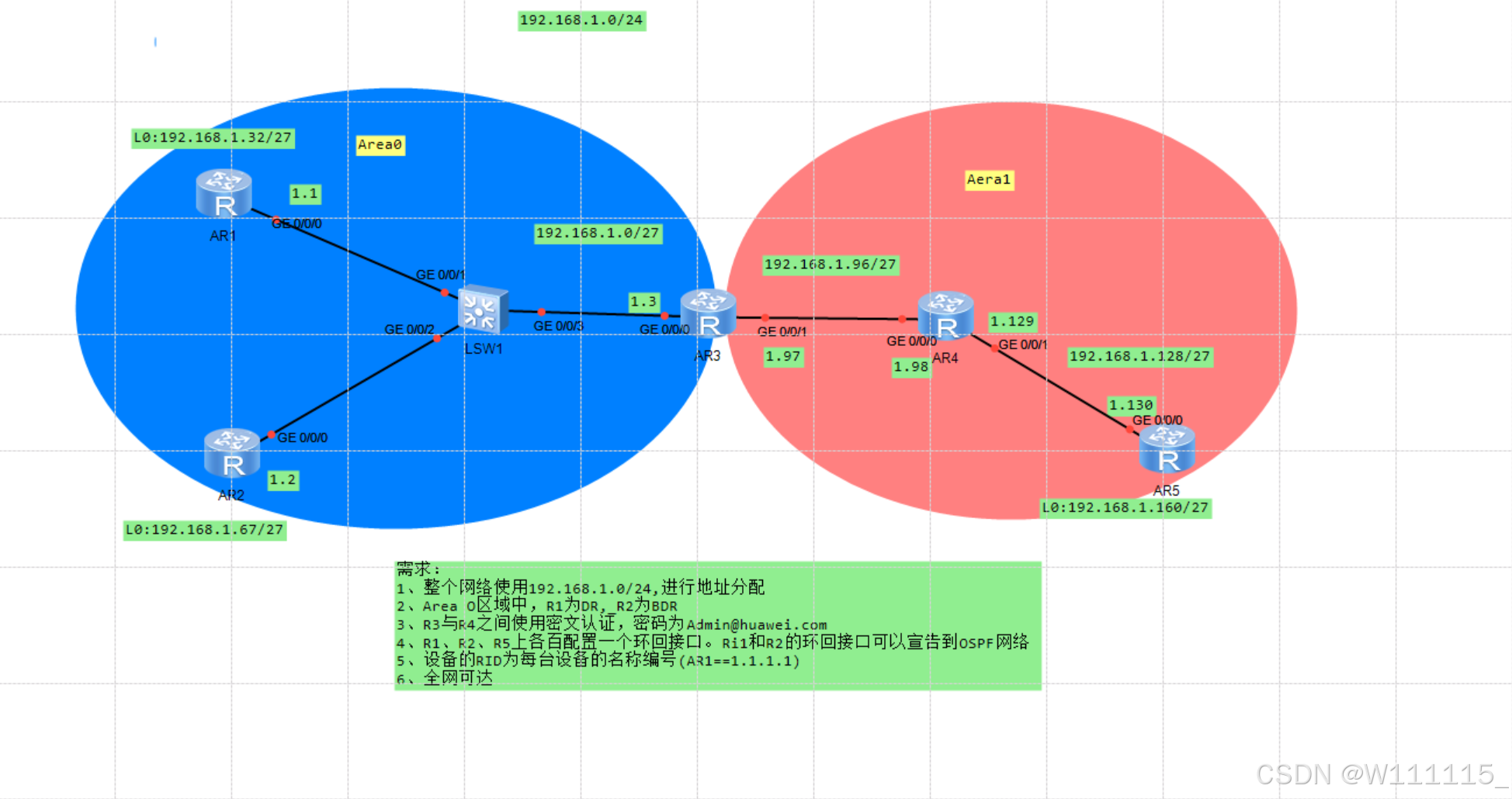

一、拓扑图

二、需求

需求: 1、整个网络使用192.168.1.0/24,进行地址分配 2、Area O区域中,R1为DR,_R2为BDR 3、R3与R4之间使用密文认证,密码为Admin@huawei.com 4、R1、R2、R5上各百配置一个环回接口。Ri1和R2的环回接口可以宣告到OSPF网络 5、设备的RID为每台设备的名称编号(AR1==1.1.1.1) 6、全网可达

三、实验需求分析与验证

1.网段划分

要将网段192.168.1.0/24划分为六个子网,首先需要确定每个子网的子网掩码。

原始网络的子网掩码为 /24,表示网络部分占前24位。将其划分为8个子网,则需要增加3个比特位,从而新的子网掩码变为 /27。

  • /27 表示子网掩码为255.255.255.224
  • 每个子网包含 232−27=25=32232−27=25=32 个地址
  • 在每个子网中,第一个地址为网络地址,最后一个地址为广播地址

接下来计算每个子网的范围:

  • 子网1:

    • 网络地址: 192.168.1.0
    • 广播地址: 192.168.1.31
    • 可用地址: 192.168.1.1 到 192.168.1.30
  • 子网2:

    • 网络地址: 192.168.1.32
    • 广播地址: 192.168.1.63
    • 可用地址: 192.168.1.33 到 192.168.1.62
  • 子网3:

    • 网络地址: 192.168.1.64
    • 广播地址: 192.168.1.95
    • 可用地址: 192.168.1.65 到 192.168.1.94
  • 子网4:

    • 网络地址: 192.168.1.96
    • 广播地址: 192.168.1.127
    • 可用地址: 192.168.1.97 到 192.168.1.126
  • 子网5:
