————前言————

NAT服务器是一种在网络边界设备上配置的服务，它允许外部网络的用户访问内部网络中的服务或主机，同时隐藏了内部网络的真实IP地址。通过NAT服务器，内部网络中的服务或主机可以对外部网络提供服务，同时保护了内部网络的隐私和安全。

应用场景

NAT服务器可以实现三方面功能：对内部网络服务的访问提供了便捷，如Web、邮件、FTP服务器；隐藏了内部网络的真实IP地址，加强了安全性；并能有效节省公共IP地址资源，通过一个公共IP地址映射多个内部网络主机或服务。

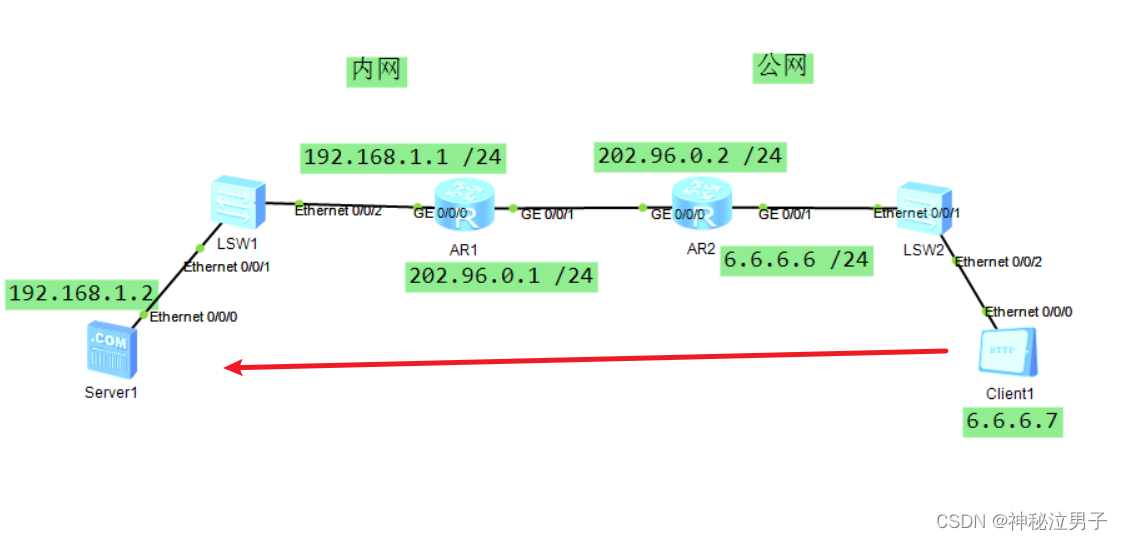

实验拓扑

实验要求通过公网 访问内网的服务器应用

环境前配置

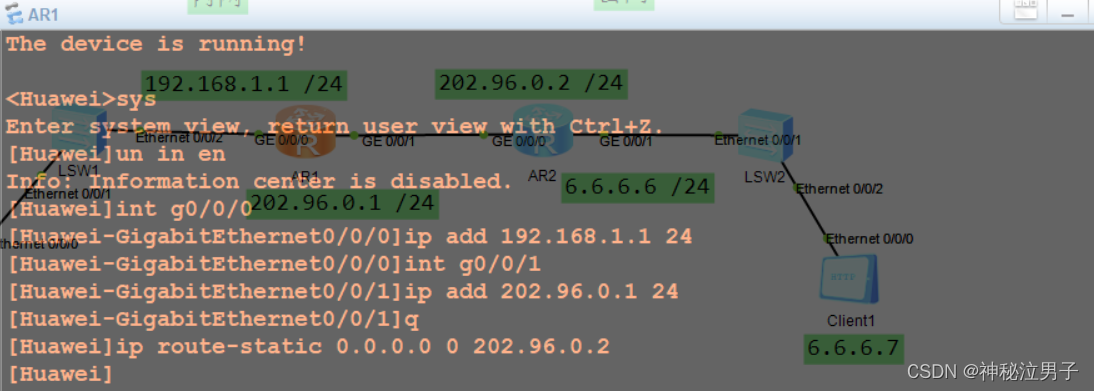

AR1的基本配置

//基本的IP地址和默认路由配置

<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]un in en
Info: Information center is disabled.
[Huawei]int g0/0/0
[Huawei-GigabitEthernet0/0/0]ip add 192.168.1.1 24
[Huawei-GigabitEthernet0/0/0]int g0/0/1
[Huawei-GigabitEthernet0/0/1]ip add 202.96.0.1 24
[Huawei-GigabitEthernet0/0/1]q
[Huawei]ip route-static 0.0.0.0 0 202.96.0.2
[Huawei]

如图所示

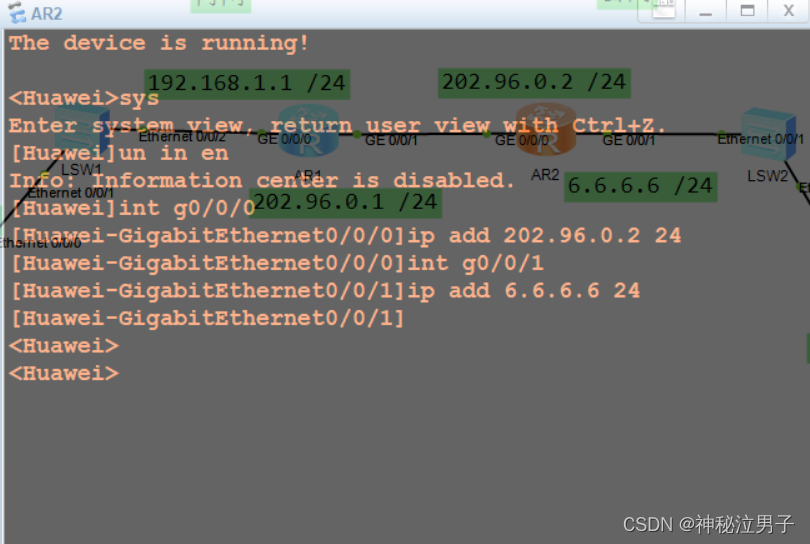

AR2的基本配置

//基本的IP配置

<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]un in en
Info: Information center is disabled.
[Huawei]int g0/0/0
[Huawei-GigabitEthernet0/0/0]ip add 202.96.0.2 24
[Huawei-GigabitEthernet0/0/0]int g0/0/1
[Huawei-GigabitEthernet0/0/1]ip add 6.6.6.6 24
[Huawei-GigabitEthernet0/0/1]
<Huawei>

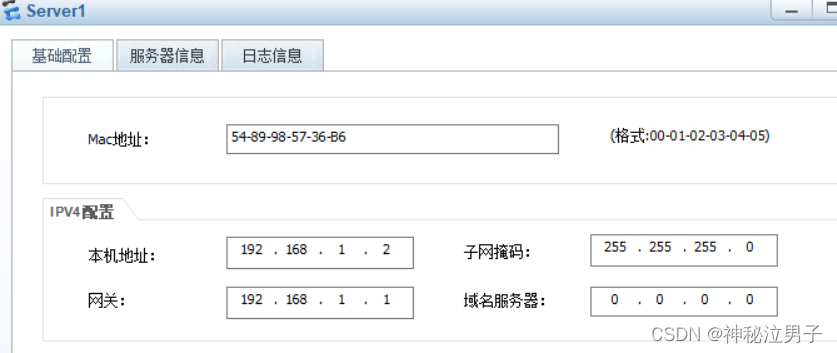

内网服务器IP

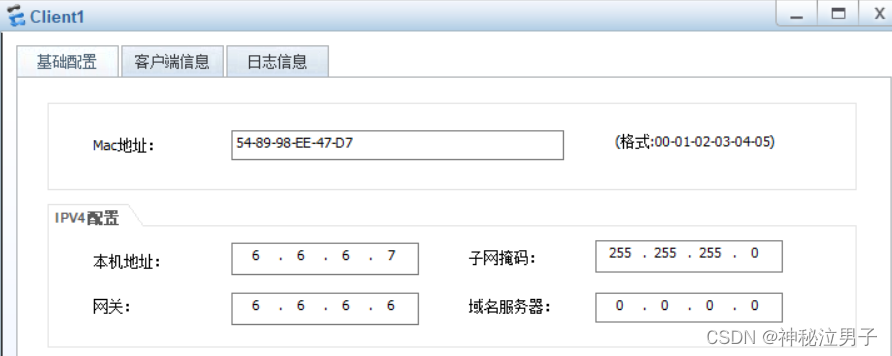

公网客户端

Nat server配置

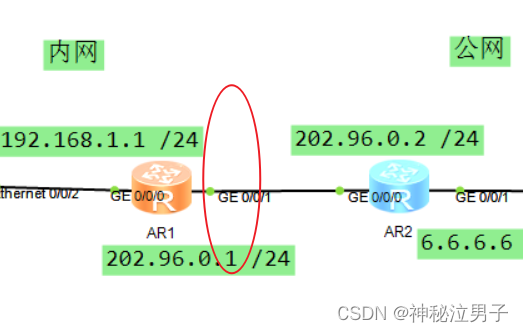

在AR1的G0/0/1接口配置

<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]acl 2001

[Huawei-acl-basic-2001]rule permit source 192.168.1.0 0.0.0.255
[Huawei-acl-basic-2001]q
[Huawei]int g0/0/1
[Huawei-GigabitEthernet0/0/1]nat outbound 2001

[Huawei-GigabitEthernet0/0/1]nat server protocol tcp global current-interface ww
w inside 192.168.1.2 www
Warning:The port 80 is well-known port. If you continue it may cause function fa
ilure.
Are you sure to continue?[Y/N]:y
[Huawei-GigabitEthernet0/0/1]
<Huawei>

ACL 2001规则
acl 2001
rule permit source 192.168.1.0 0.0.0.255
这段配置创建了一个名为2001的ACL，其中有一条允许规则。这条规则允许来自192.168.1.0/24子网
的所有流量通过。

NAT出站规则
int g0/0/1
nat outbound 2001

这段配置将接口GigabitEthernet0/0/1配置为出站NAT，即对从该接口发出的流量进行NAT转换。
该规则指定了
ACL 2001，因此只有ACL 2001允许的流量才会进行NAT转换。
这意味着只有来自192.168.1.0/24子网的流量才会被NAT转换为出站流量。

• nat server protocol tcp：指定了要配置的NAT服务器协议为TCP，即只对TCP流量进行映射。
• global current-interface ww：global关键词后指定了映射到的全局地址。current-interface意味着使用当前接口的IP地址，而ww则表示将映射到当前接口的所有IP地址上。这意味着所有进入该接口的TCP流量都将被映射到内部网络上的特定主机。
• inside 192.168.1.2 www：指定了映射后的内部地址和端口。192.168.1.2是内部网络中的目标主机的IP地址，而www是端口号，表示该流量将转发到内部主机的TCP端口上。

测试

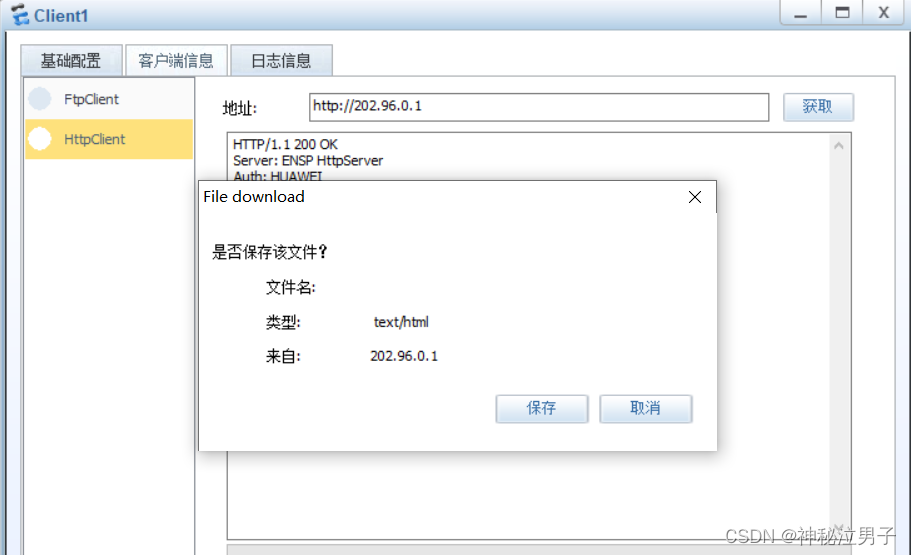

公网客户端访问内网的服务器

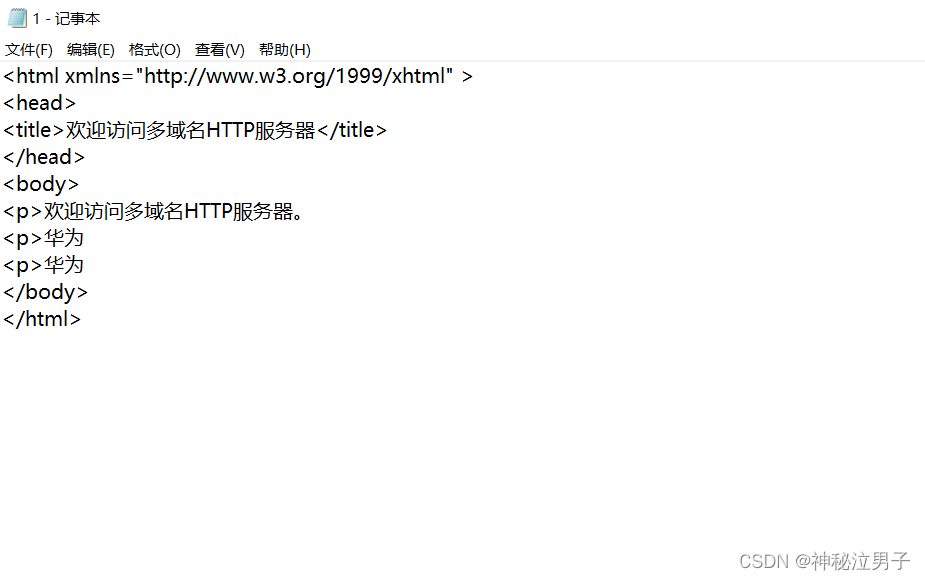

接下来我们把它下载到桌面 文本文档打开

实验结束谢谢大家
